АППАРАТУРА РЕГИСТРАЦИИ КОМАНД

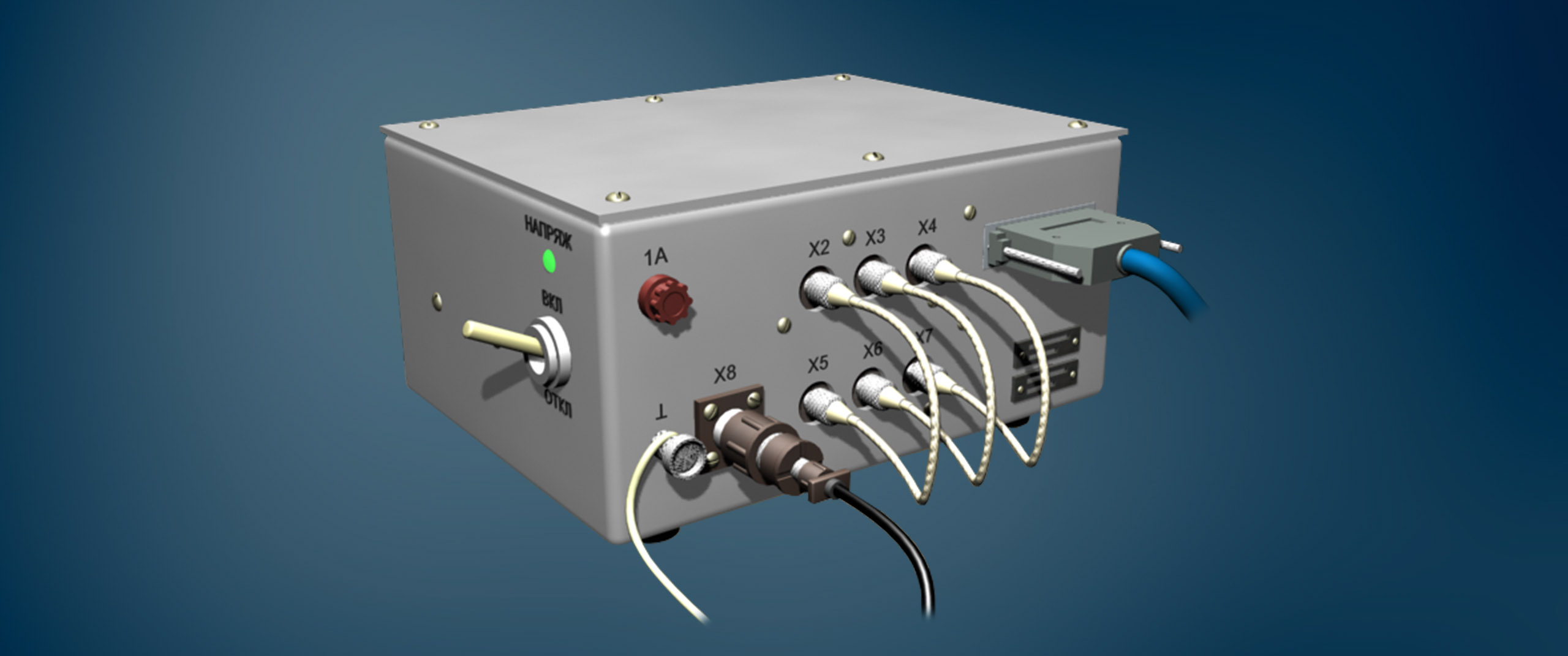

Аппаратура регистрации команд АРК со спутника связи Конус-А

Описание

Программно-аппаратный комплекс «Аппаратура регистрации команд» (АРК) обеспечивает прием и привязку к московскому времени поступление импульсных сигналов об исполнении команд на научной аппаратуре «Конус – А», установленной на космический аппарат КБ «Арсенал». Научная аппаратура «Конус – А» предназначена для изучения космических гамма-всплесков, а именно природы механизма генерации гигантских потоков электромагнитного излучения путём комплексного всеволнового мониторинга гамма-всплесков с космических аппаратов и наземных оптических и радиотелескопов. Для достижения этого АРК взаимодействует с аппаратной частью комплекса и предоставляет оператору удобный интерфейс для сбора, анализа и хранения полученных данных.


Преимущества АРК

Упрощение процесса

Новый программно-аппаратный комплекс АРК заменил ранее используемые два шлейфовых осциллографа и рулоны фотобумаги в качестве носителя информации

Повышенная точность

Ранее точность определения времени поступления импульсов не превышала 1,5 мс, а при использовании АРК составляет не менее 0,1 мс

Обработка данных

Вся информация по сеансу связи записывается в базу данных и может быть перенесена на магнитные и оптические носители, а так же распечатана на принтере

Надёжность

Возможность бесперебойной регистрации квитанций, вследствие использования источника бесперебойного питания


Состав АРК

В состав аппаратуры регистрации команд входят два одинаковых комплекта компонентов. В процессе эксплуатации АРК регистрация команд осуществляется на одном комплекте, при этом второй комплект аппаратуры находится в «холодном» резерве. АРК состоит из следующих компонентов:
  • Блок регистрации команд (БРК)
  • Профессиональная персональная ЭВМ (ППЭВМ)
  • Специальное программное обеспечение АРК (СПО АРК)
  • Источник бесперебойного питания (ИБП)
  • Универсальный фильтр-удлинитель
  • Запасной комплект ЗИП и монтажные части
  • Комплект эксплуатационной документации


Функции БРК

Блок регистрации команд, входящий в состав аппаратуры регистрации команд выполняет следующие функции:
  • Прием и оцифровка сигналов квитирования с аппаратуры Конус-А в реальном времени
  • Сохранение данных в буферных оперативных запоминающих устройствах (БОЗУ)
  • Интерфейс с ППЭВМ по каналу LPT в режиме EPP

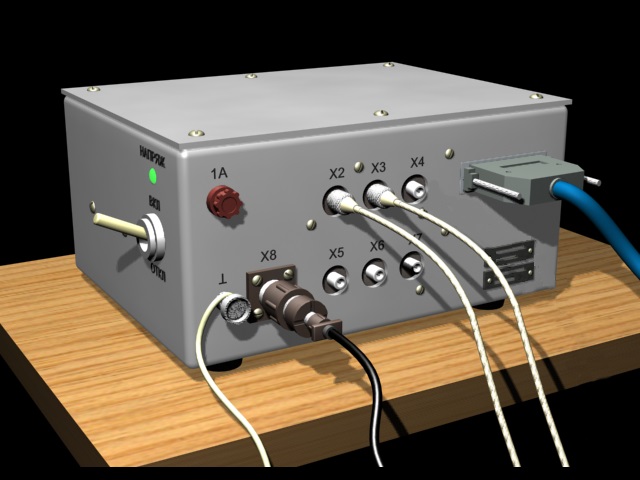

Cостав БРК

Блок регистрации команд состоит из следующих элементов:
  • Входное устройство, осуществляющее прием сигналов квитирования, импульсов и импульса начала сеанса, согласование линий, масштабирование и сдвиг уровней входных сигналов, подавление помех и дребезга сигналов
  • Аналого-цифровой преобразователь, осуществляющий оцифровку сигналов квитирования с частотой 200 кГц
  • Два буферных ОЗУ с организацией 128К*8, предназначенных для буферизации оцифрованных сигналов квитирования и работающих в режиме переключения
  • Счетчик 5 мин, хранящий код количества временных интервалов 5 мин в пределах суток
  • Счетчик длительности сеанса, предназначенный для определения текущей длительности сеанса с точностью 0,1 мс
  • Внутренние регистры FIFO для запоминания значений счётчиков
  • Контроллер интерфейса LPT, осуществляющий сопряжение БРК с ППЭВМ по интерфейсу LPT в режиме EPP
  • Устройство выдачи тестовых сигналов, выполняющее функции контрольно-проверочной аппаратуры


Компьютер ППЭВМ

Профессиональная персональная ЭВМ в составе АРК предназначена для приема и обработки оцифрованных сигналов квитирования во время сеанса связи в реальном времени, сохранения данных в виде файла на накопителе на жестком магнитном диске, а также автоматизированного анализа полученной информации с визуальной оценкой результатов на экране монитора и для получения печатных отчетов. ППЭВМ обеспечивает контроль работоспособности АРК в период эксплуатации. Описанные функции обеспечиваются специальным программным обеспечением АРК, установленном на ППЭВМ.


СПО АРК

Специальное программное обеспечение аппаратуры регистрации команд, установленное на ППЭВМ, обеспечивает следующие функции:
  • Обеспечение приема с наземной аппаратуры станции определения координат и приема команд (СОК-ПК) следующих сигналов:
    • Сигнал сетки опорных частот 1/300 Гц (5 мин.), привязанный к московскому времени с погрешностью не более 0,1 мс
    • Импульсные сигналы квитирования
  • Определение московского времени поступления импульсных сигналов квитирования по окончанию сеанса связи с точностью не менее 0,1 мс и предоставляет возможность оператору выделять квитации об исполнении команд
  • Измерение московского времении поступления выделенных оператором команд, предоставление возможности записать информацию о сеансе в базу данных и вычисляет истинное время исполнения команд


Режимы работы СПО АРК

Специальное программное обеспечение аппаратуры регистрации команд
имеет следующие режимы работы:

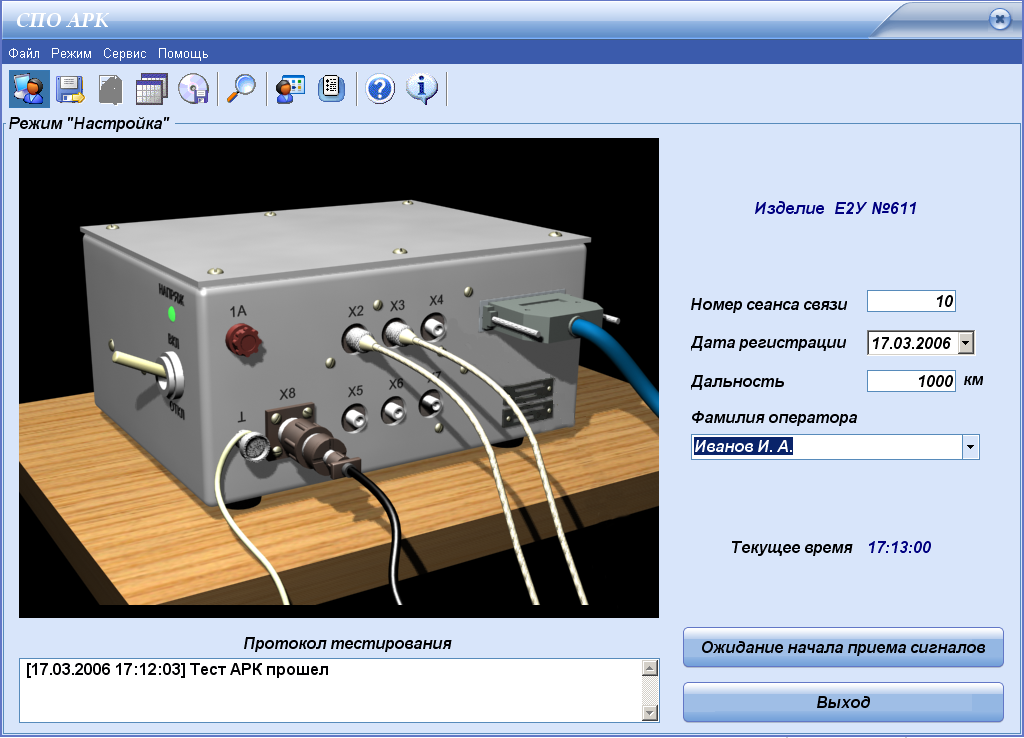

Режим «Настройка»

Ввод исходных данных перед началом сеанса связи

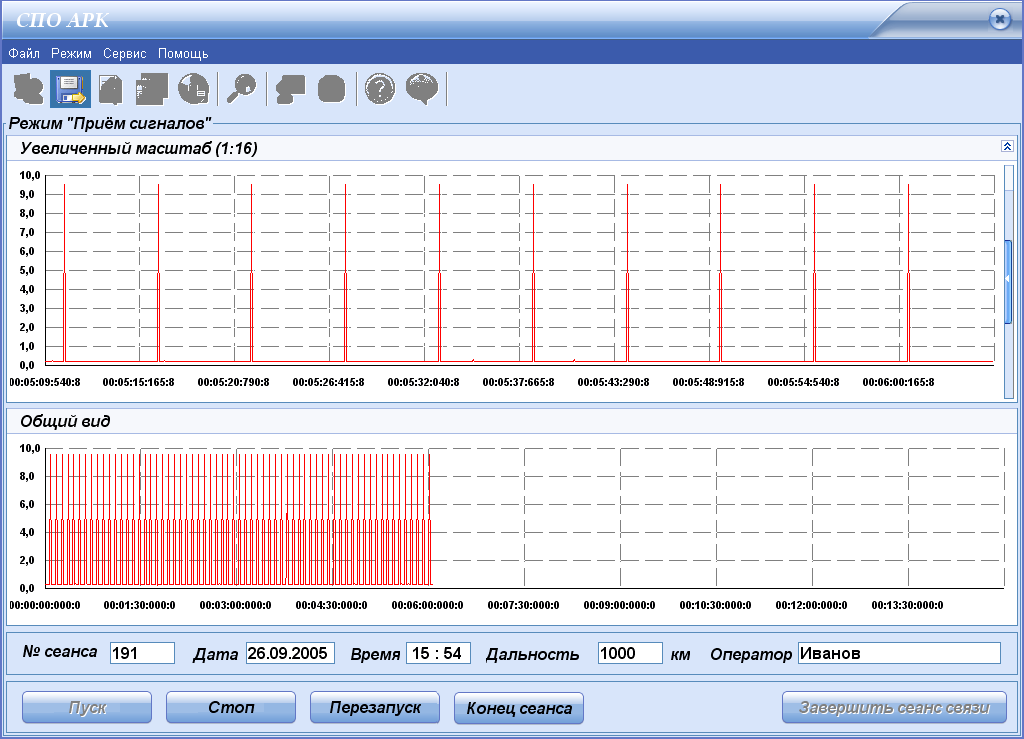

Режим «Прием сигналов»

Прием и вывод результатов приема на экран монитора

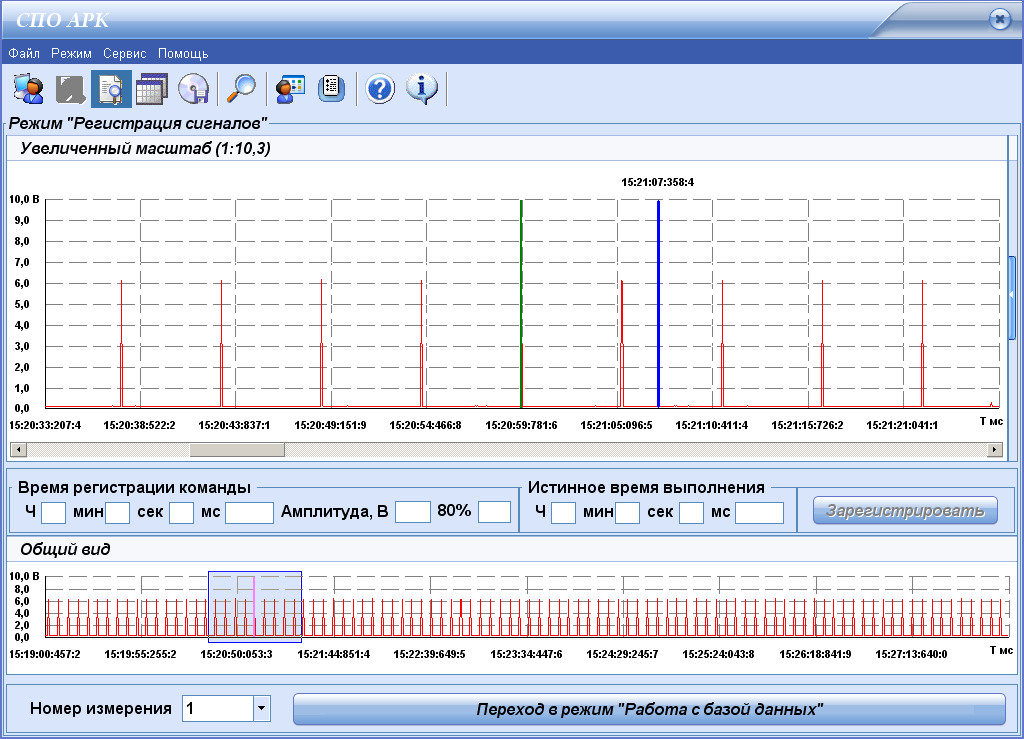

Режим «Регистрация сигналов»

Выделение и регистрация квитаций об исполнении команд РК48 в сеансе связи

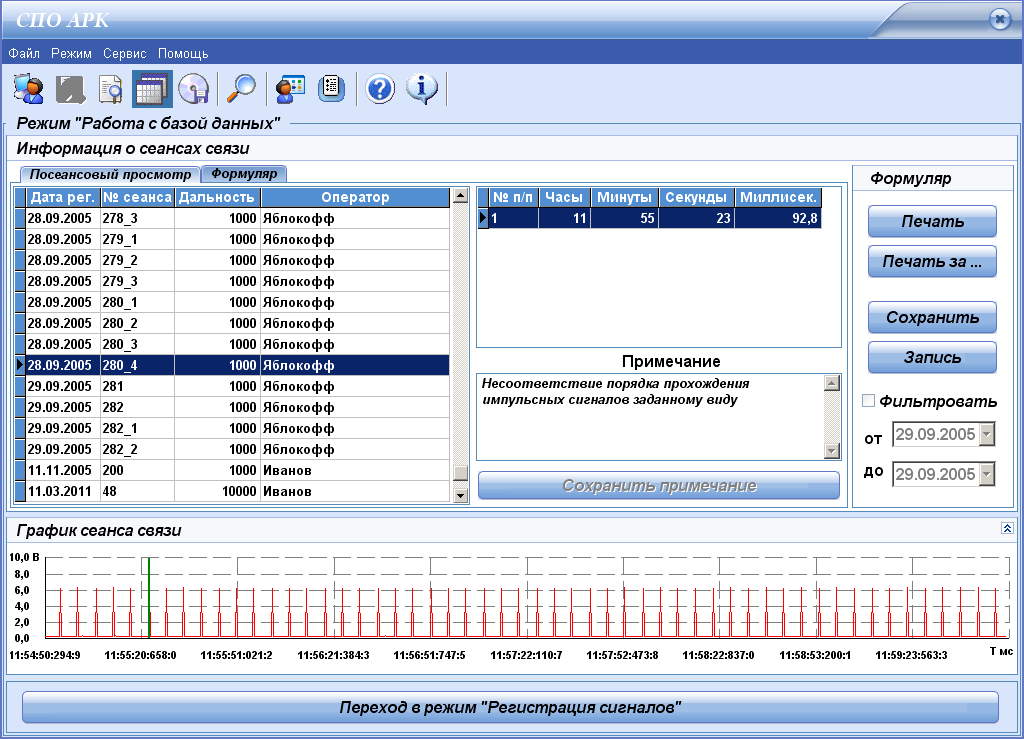

Режим «Работа с базой данных»

Сохранение информации по принятым сеансам связи

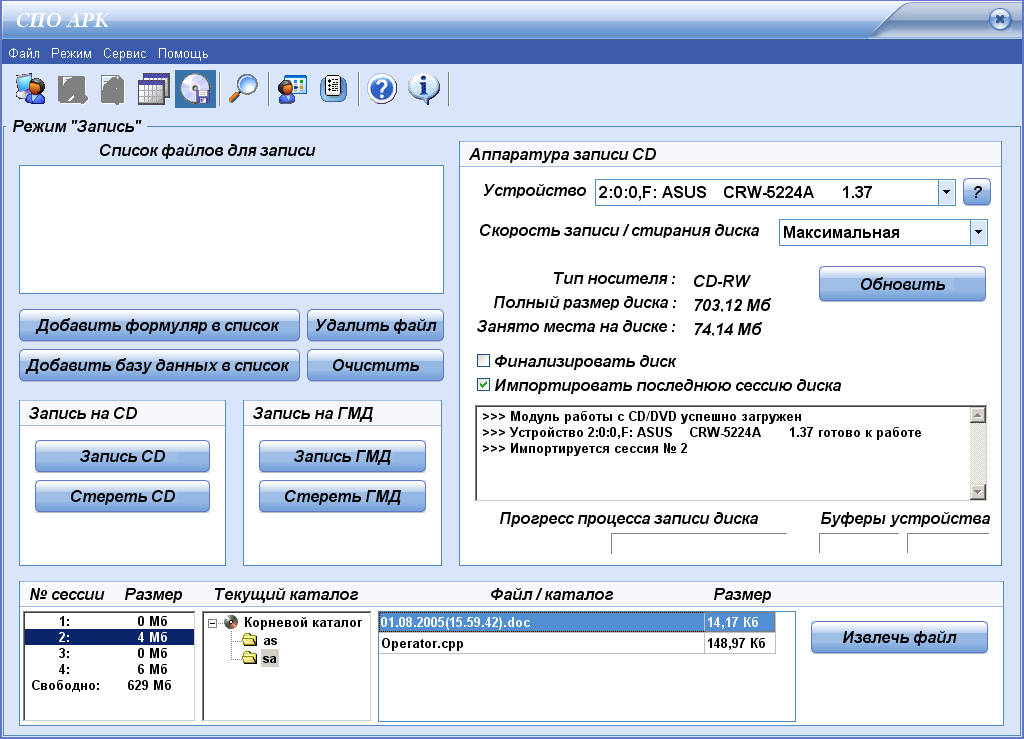

Режим «Запись»

Записи информации по сеансам связи на магнитные носители

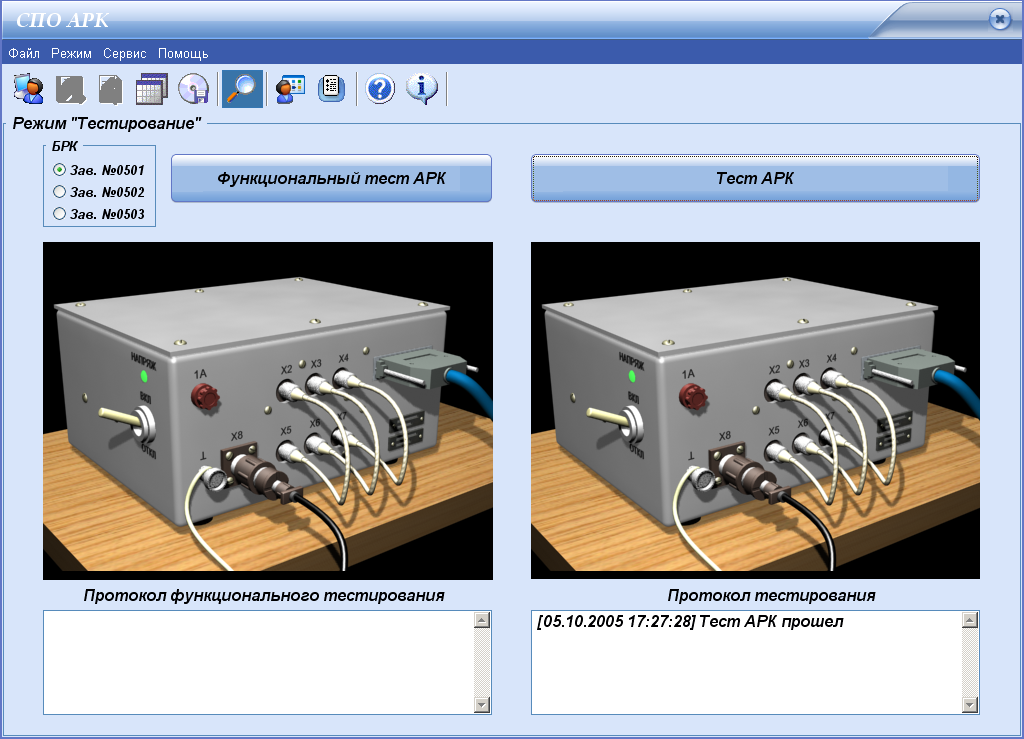

Режим «Тестирование»

Проверка работоспособности АРК после включения аппаратуры и в процессе работы по запросу оператора, а также автономный контроль АРК с помощью встроенного КПА



Основные технические характеристики

Наименование

Значение

Тактовая частота центрального процессора, ГГц

3

Объем оперативного запоминающего устройства (ОЗУ), Гбайт

1

Объем жесткого диска, Гбайт

80

Количество входных регистрируемых каналов с амплитудой импульсов (6 - 1) В

1

Количество входных регистрируемых каналов с амплитудой импульсов от 6 до 10 В

2

Количество параллельных каналов сопряжения по интерфейсу CENTRONICS

1

Количество последовательных каналов сопряжения по интерфейсу USB

6

Количество параллельных каналов сопряжения по интерфейсу CENTRONICS

1

Количество параллельных каналов сопряжения по интерфейсу CENTRONICS

1

Время готовности АРК к работе, мин, не более

10

Напряжение питания от сети переменного тока:

напряжение, В

220

частота, Гц

50

Потребляемый ток, А, не более

2
