МУЛЬТИПЛЕКСНЫЙ КАНАЛ ИНФОРМАЦИОННОГО ОБМЕНА
MIL-STD-1553B

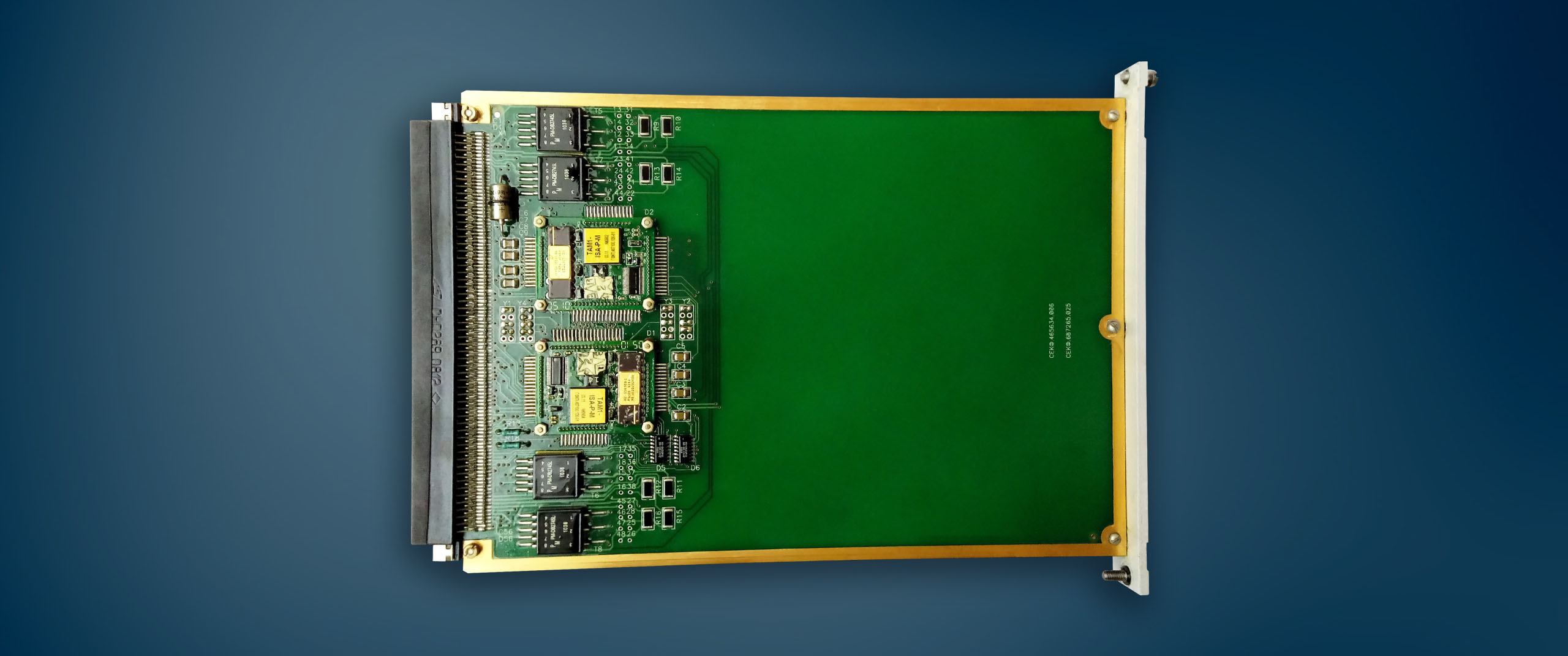

Мультиплексный канал информационного обмена по MIL-STD 1553B (ГОСТ Р 52070-2003) с 8 основными и 8 резервными каналами на шине ISA

Описание

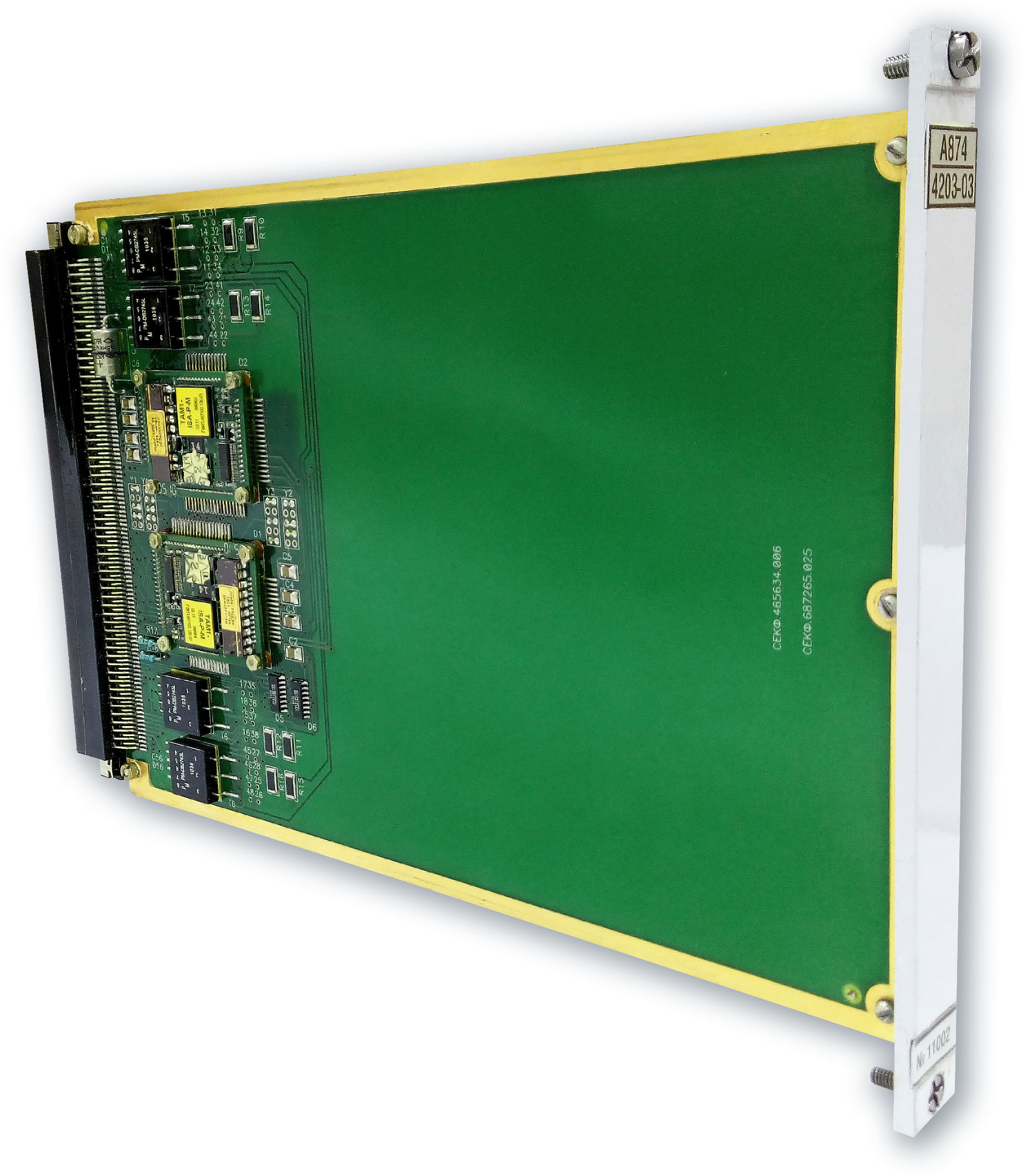

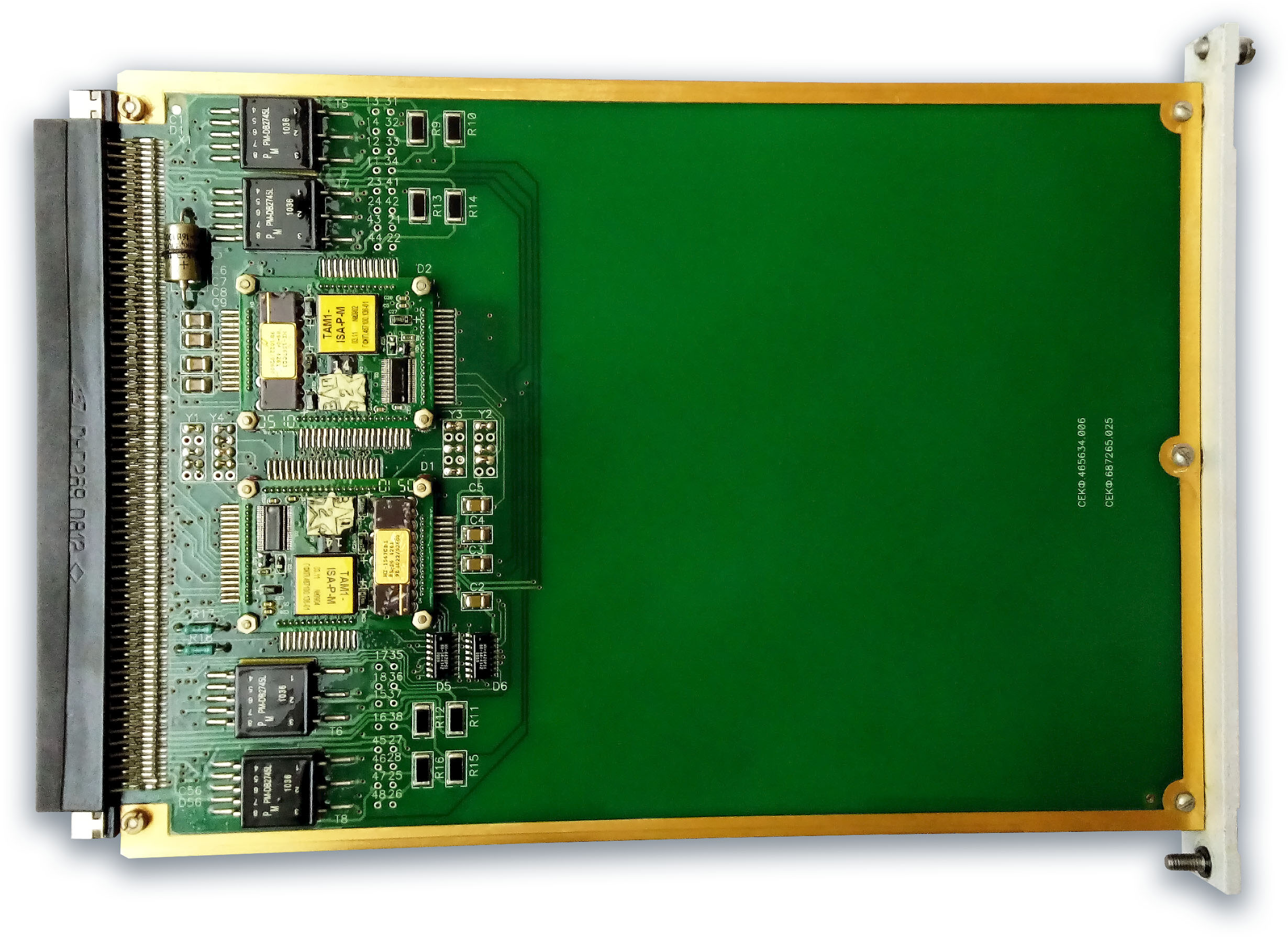

Модуль мультиплексного канала информационного обмена (МКИО) по MIL-STD-1553 (ГОСТ Р 52070-2003, ГОСТ 26765.52-87) имеет 4 основных и 4 резерных канала, каждый из которых может работать в режиме контроллера канала (КК), в режиме оконечного устройства (ОУ) и в режиме монитора канала (МК). МКИО выполнен как отдельный модуль, оснащенный креплениями для установки в различные блоки с шиной данных ISA. В один блок может быть установлено до 4 узлов. Конструкция модуля МКИО выполнена по ГОСТ Р 50756.7-2001 (конструкции базовые несущие радиоэлектронных средств). МКИО работает в широком диапазоне температур от -60°C до +60°C, сертифицирован для применения в авиации и может поставляться с приемкой заказчика.


Особенности

Модуль мультиплексного канала информационного обмена MIL-STD-1553B имеет ряд полезных особенностей:
  • 4 основных и 4 резервных канала MIL-STD-1553B (ГОСТ Р 52070-2003, ГОСТ 26765.52-87) с возможностью увеличения до 8 основных и 8 резервных каналов
  • Поддержка режима контроллера канала (КК), оконечного устройства (ОУ), монитора канала (МК)
  • Конструктивно выполнен по ГОСТ Р 50756.7-2001 как отдельный модуль с креплениями для установки в различные блоки
  • Поддержка до 4 модулей МКИО в одном блоке
  • Драйверы для ОСРВ, для ОС Linux, в том числе и с исходниками
  • Работа в расширенном диапазоне температур и внешних воздействующих факторах
  • Сертификация для прменения в авиационной технике и возможность поставки с приемкой заказчика

Технические характеристики

Наименование

Значение

Тип каналов

MIL-STD-1553B, ГОСТ Р 52070-2003

Количество каналов


основных

от 4 до 8

резерных

от 4 до 8

Поддерживаемые режимы работы по MIL-STD 1553B

КК, ОУ, МК

Используемая шина данных

ISA 16 бит

Колчество модулей в одном блоке

до 4

Коннектор

Вилка СНП269-224ВП41-4
РЮМК.430420.006 ТУ

Конструкция

ГОСТ Р 50756.7-2001
(конструкции базовые несущие радиоэлектронных средств)

Габаритные размеры, мм


длина

263.6

ширина

193.3

Масса, гр

не более 400

Внешние воздействующие факторы

в соответствии с частью IV ОТТ ВВС-86 и ГОСТ РВ 20.39.304-98 в условиях группы исполнения 3.2.1.
