МОДУЛЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

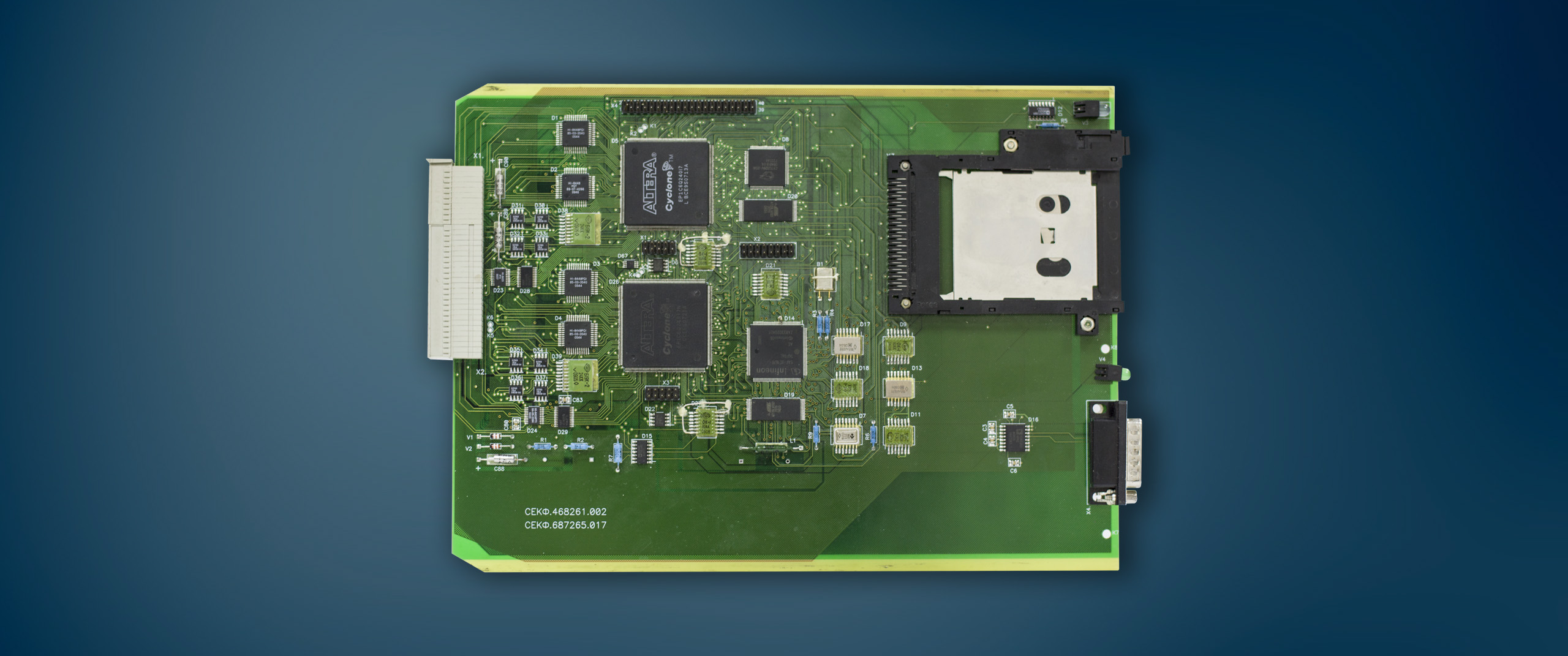

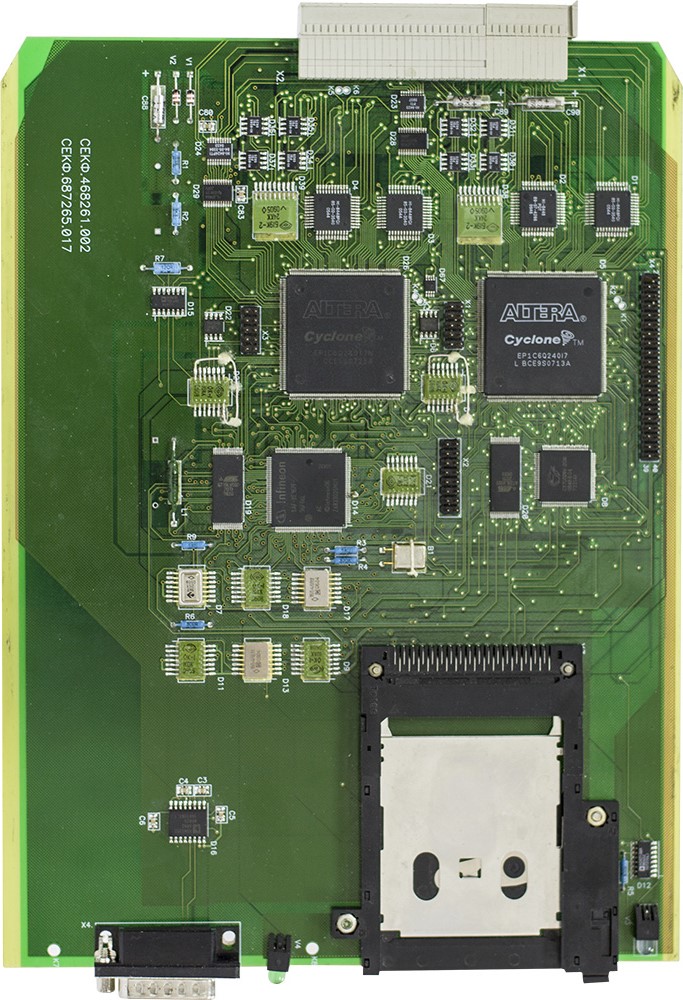

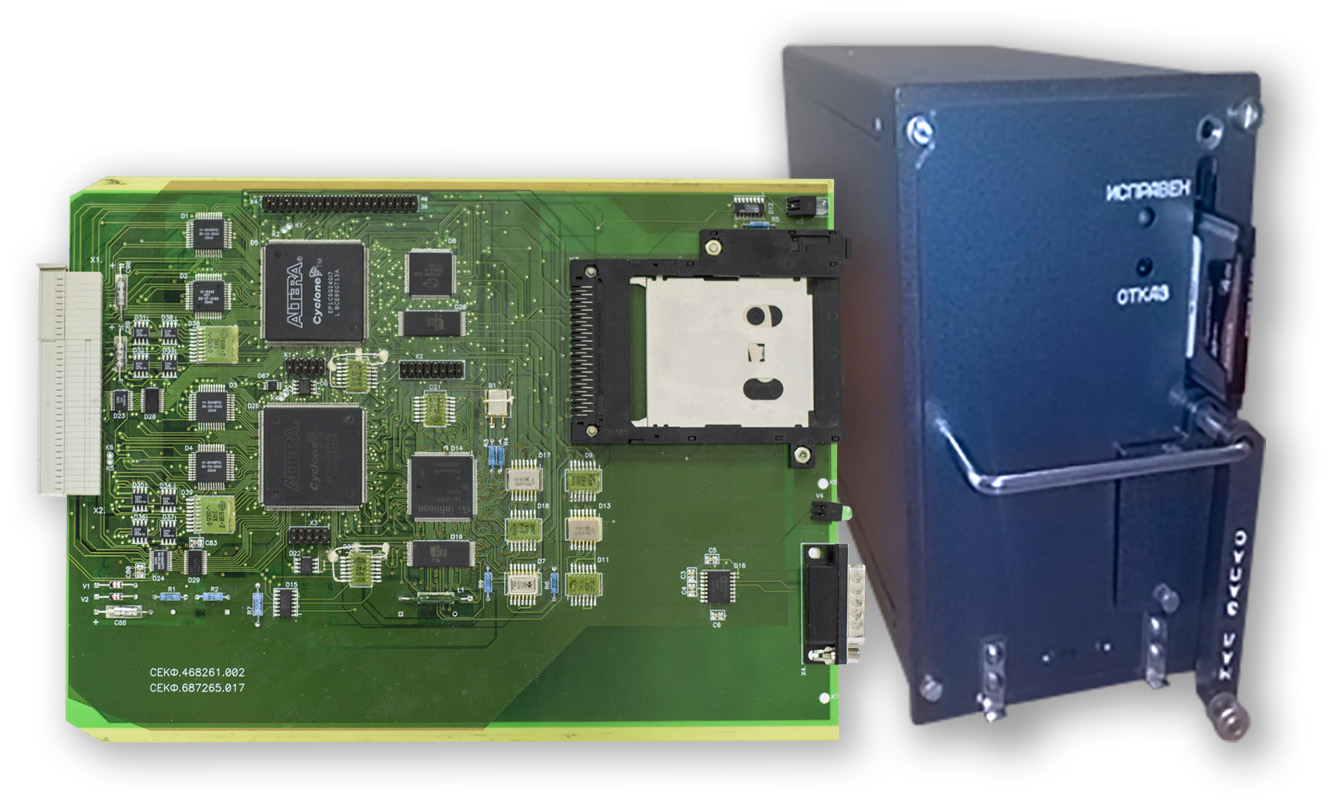

Модуль технического обслуживания (МТО), входящий в блок диагностики и технического обслуживания БДТО1-1 для самолета Ту-204-СМ

Описание

Модуль технического обслуживания (МТО) предназначен для проведения операций технического обслуживания (ТО) систем и оборудования силовой установки, регистрации и хранения информации, поступающей от сопряженных систем, и вывода этой информации с помощью терминала технического обслуживания. МТО является составной частью блока диагностики и технического обслуживания (БДТО), который в свою очередь входит в бортовую систему диагностики и технического обслуживания силовой установки (БСДТО-СУ) самолета ТУ-204СМ.


Преимущества МТО

Ресурс - не менее 60000 л.ч. при назначенном сроке службы не менее 25 лет
МТО с одноименным ПО полностью взаимозаменяемы без каких-либо регулировок и настроек
Сохранность информации, записанной на FLASH-карту, в течение времени не менее 1 года


Функции МТО

Модуль технического обслуживания реализует следующие функции:
  • Ввод, хранение и возможность изменения информации о конфигурации силовой установки
  • Передача данных о состоянии сопряженных систем силовой установки в модуль диагностики
  • Выдача стимулирующих сигналов в сопряженные системы на проведение операций ТО и контроль откликов от них
  • Отображение на терминале технического обслуживания (ТТО) информации о текущем техническом состоянии элементов силовой установки
  • При помощи терминала технического обслуживания выполнение оператором интерактивных операций ТО подключенных систем для BITE (ARINC-604) и «не-BITE» систем алгоритмы операций ТО обеспечиваются МТО
  • Формирование и вывод на терминале технического обслуживания меню для BITE (ARINC-604) и «не-BITE» систем
  • Формирование «истории отказов» для «не-BITE» систем
  • Подключение терминала технического обслуживания к МТО позволяет: просматривать истории отказов, стирать записи истории отказов, передавать данные истории отказов
  • Регистрация полетной информации на сменную FLASH-карту
  • Содержит встроенную систему контроля, обеспечивающую проверку исправности модуля


Внешние интерфейсы МТО

Модуль технического обслуживания имеет большое количество внешних интерфейсов с помощью которых осуществляется:
  • Прием и выдача информации по кодовым каналам информации с характеристиками по ГОСТ 18977-79 и РТМ 1495-75 с изменением №3 (ARINC-429)
  • Прием и выдача входных дискретных сигналов (разовых команд)
  • Обмен информацией с ТТО по линии последовательного кода соответствующей стандарту RS-422
  • Информационное взаимодействие с системами (устройствами), встроенные системы контроля которых работают по технологии BITE-систем (ARINC-604)
Взаимодействие между МТО и каждой из сопряженных систем определяется соответствующими протоколами взаимодействия.


Применение МТО

Модуль технического обслуживания поставляется на самолеты Ту-204СМ в составе блока диагностики и технического обслуживания.



Основные технические характеристики

Наименование

Значение

Контроллер Infineon XE167F, частота МГц, не менее

66

Количество каналов обмена информацией по ARINC-429:

- на прием

32

- на выдачу

8

Количество разовых команд:

- на прием

18

- на выдачу

16

Количество каналов обмена информацией по RS-422

1

Емкость ЭЗУ, кбайт, не менее

256

Масса узла, кг, не более

0.3
