ПУЛЬТ ИНДИКАЦИИ ОТКЛОНЕНИЯ
ПОТОКА ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

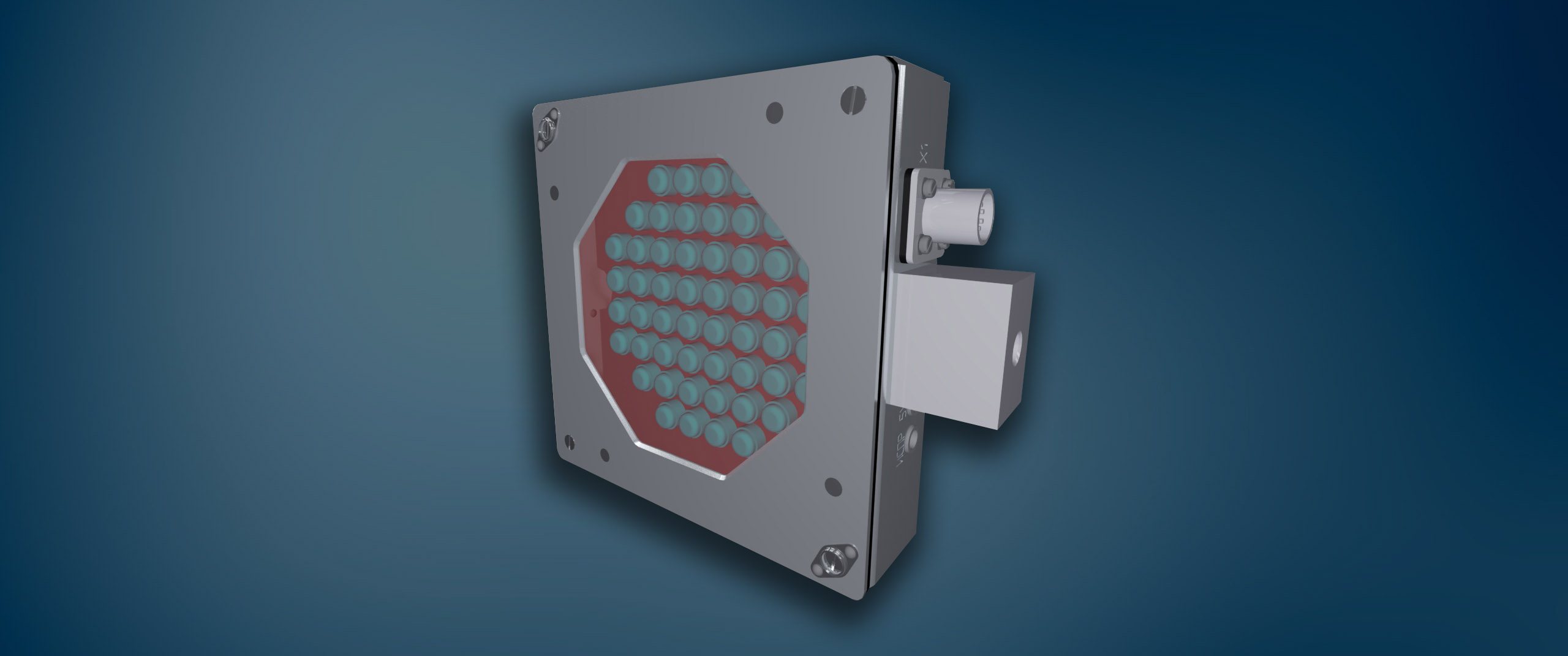

Пульт индикации отклонения потока инфракрасного излучения (ПИОПИИ)

Описание

Пульт индикации отклонения потока инфракрасного излучения (ПИОПИИ) – это программно-аппаратный комплекс, созданный на базе блока приемника инфракрасного излучения (БПИК) и планшетного персонального компьютера (ППК) и служит для измерения интенсивности и индикации распределения интенсивности излучения в пространстве от различных источников инфракрасного излучения.


Назначение ПИОПИИ

Пульт индикации отклонения потока инфракрасного излучения предназначен для:
  • Проверка наличия инфракрасного излучения от источника
  • Индикация распределения интенсивности излучения
  • Определение угловых положений световых потоков инфракрасного излучения
  • Оперативный контроль и настройка оптических трактов (ОТ) благодаря индикации измерения уровней и распределений излучения на экране ПИОПИИ
  • Сохранение сессий измерений на ППК для документирования
  • Воспроизведение записанных сессий измерений на ППК или другом компьютере


Основные функции ПИОПИИ

Измерение уровней оптического излучения в оптическом тракте с длинами волн в инфракрасном диапазоне 800-1000 нм при помощи 52 приемников ИК-излучения

Измерение распределения интенсивности излучения по плоскости оптического тракта

Индикация измеренных уровней и распределений излучений на дисплее ПИОПИИ

Запись измеренных уровней и распределений излучений в память ПИОПИИ

Перенос информации, записанной в ПИОПИИ на ПК при помощи USB-флэш-накопителя

Автономная работа в течение 4 часов или от внешнего источника питания


Состав ПИОПИИ

Конструктивно пульт индикации отклонения потока инфракрасного излучения состоит из моноблоков, соединенных кабелем и представляет собой программно-аппаратный комплекс для выполнения поставленных задач:
  • Блок приемника инфракрасного излучения
  • Персональный планшетный компьютер с клавиатурной базой
  • Адаптер переменного тока (5В, 3А)
  • Набор кабелей для подключения

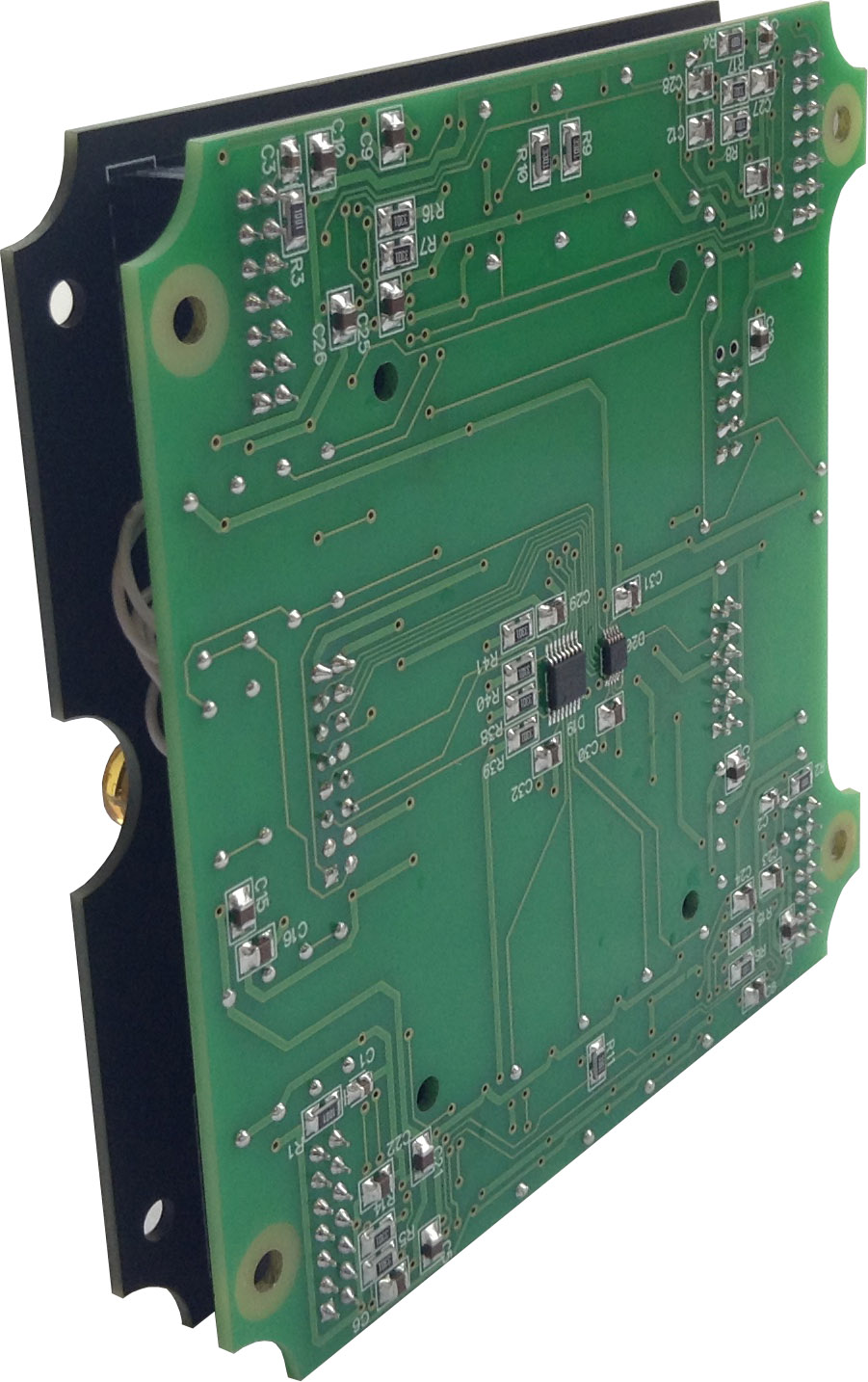

Блок БПИК

Блок приемника инфракрасного излучения может быть закреплен на специальной штанге при помощи предусмотренного крепления и выполняет следующие функции:
  • Прием и оцифровка сигналов инфракрасного излучения в реальном времени
  • Сохранение данных в буферных оперативных запоминающих устройствах
  • Передача сохраненных данных в ППК по интерфейсу USB

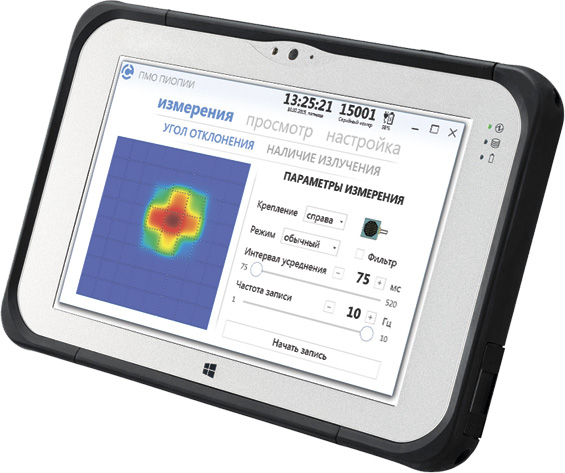

Компьютер ППК

Персональный планшетный компьютер с клавиатурной базой может использоваться и без клавиатуры, т.к. пользовательский интерфейс ПИОПИИ ориентирован на управление и ввод информации при помощи сенсорного экрана. ППК выполняет следующие функции:
  • Прием данных об инфракрасном потоке излучения с блока БПИК по USB
  • Вывод полученной информации на экран в требуемом графическом виде
  • Запись сессий измерений на внутренний накопитель
  • Воспроизведение и анализ сохраненных сессий


Программное обеспечение ПИОПИИ

Программное обеспечение ПИОПИИ состоит из двух компонентов:
  • Программно-математическое обеспечение для блока приемника инфракрасного излучения (ПМО БПИК)
  • Программно-математическое обеспечение для персонального планшетного компьютера (ПМО ППК)


Основные возможности ПМО ППК

Программно-математическое обеспечение для персонального планшетного компьютера имеет следующие основные режимы работы:

Режим «Измерения»

Измерение угла отклонения потока и определения наличия излучения, сохранения сессий измерений на ППК

Режим «Просмотр»

Воспроизведение записанных сессий измерений на экране ППК, сохранение сессий на USB-флеш-накопитель для воспроизведения на других персональных компьютерах, содержащих копию ПМО ПИОПИИ

Режим «Настройки»

Настройка параметров блока БПИК и внешнего вида ПМО ПИОПИИ


Применение ПИОПИИ

Пульт индикации отклонения потока инфракрасного излучения применяется для настройки оптического тракта системы ЗЧ-37(У2).


Основные технические характеристики

БЛОК ПРИЕМНИКА ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ

Тактовая частота микроконтроллера, МГц

180

Емкость флэш-памяти программ, Мб

1

Емкость оперативной памяти, Кб

256

Емкость внешней оперативной памяти, Мб

16

Емкость внешней флэш-памяти, Мб

64

Количество каналов 12-разрядных аналого-цифровых преобразователей

3

Количество последовательных каналов сопряжения по интерфейсу USB

1

Количество каналов сопряжения по интерфейсу JTAG

1

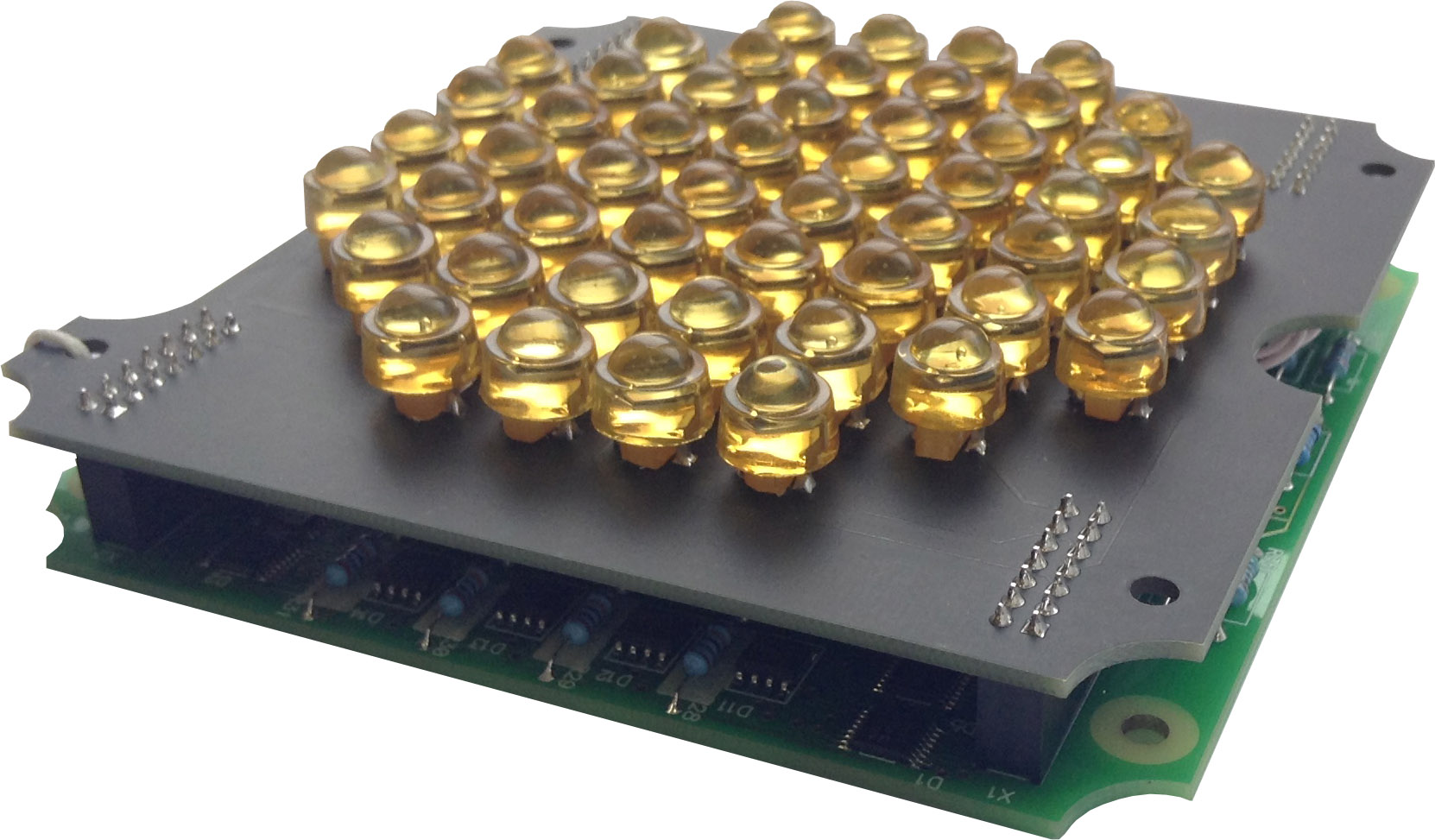

Количество приемников инфракрасного излучения

52

Напряжение питания от сети переменного тока:

напряжение, В

220

частота, Гц

50

Энергопотребление, Вт, не более

5

Персональный планшетный компьютер

Операционная система

Windows 8

Процессор

Intel Atom Z3736F 1330 МГц

Встроенная память

32 Гб

Оперативная память

2 Гб DDR3 1333 МГц

Слот для карт памяти

есть, microSD

Экран

10.1", 1280x800

Тип экрана

емкостный, мультитач

Подключение внешних устройств по USB

USB 2.0 Type A

Время работы, не менее

4 ч

Емкость аккумулятора

35 Вт⋅ч

Размеры (ДхШхГ)

264x170x16.9 мм

Вес

920 г
