РЕГИСТРАТОР ПРОЧНОСТНЫХ ПАРАМЕТРОВ

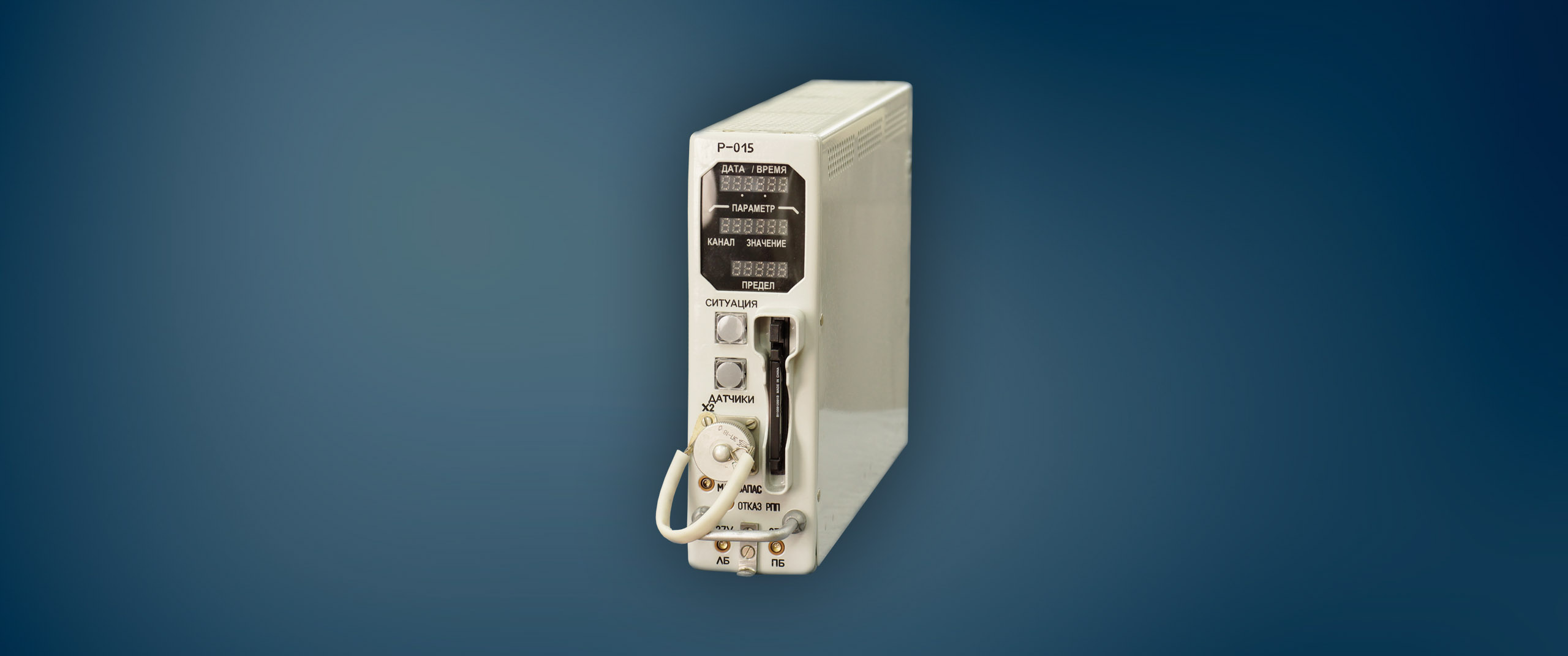

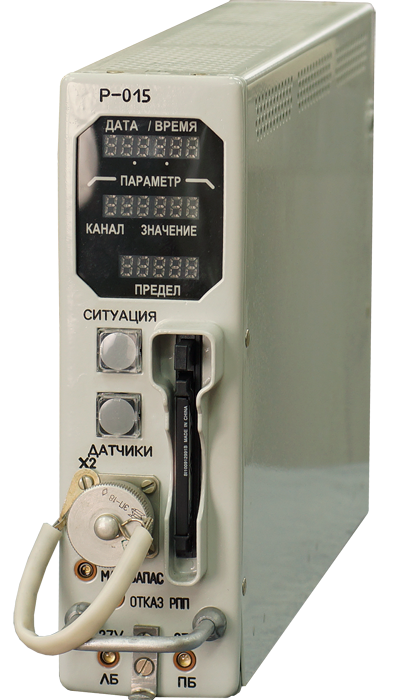

Регистратор прочностных параметров РПП Р-015 для самолетов Ан-148, Ан-158, Ан-178, Ан-70

Описание

Регистратор прочностных параметров (РПП) Р-015 предназначен для сбора, обработки и регистрации параметров перегрузок самолета с целью индивидуального учета расходования ресурсов планера, необходимого для оценки летной годности самолета по условиям прочности и обеспечения безопасности полетов.


Преимущества РПП

Использование регистратора прочностных параметров на летательном аппарате позволяет обеспечить:
  • Постоянный контроль и сохранение на носителе прочностных параметров самолета
  • Своевременное информирование о необходимости технического обслуживания планера при превышении расхода ресурса
  • Продление срока службы планера самолета


Функции РПП

Прием и обработка

РПП обеспечивает прием и первичную обработку (аналого-цифровое преобразование, калибровку и фильтрацию) параметров прочности самолета

Оценка и контроль

Решение задач контроля превышения эксплуатационных ограничений и оценки расхода ресурса планера

Сохранение и информирование

Запись в энергонезависимую память значений параметров прочности совместно со служебной информацией, а также вывод на индикаторы РПП информации о превышении ограничений

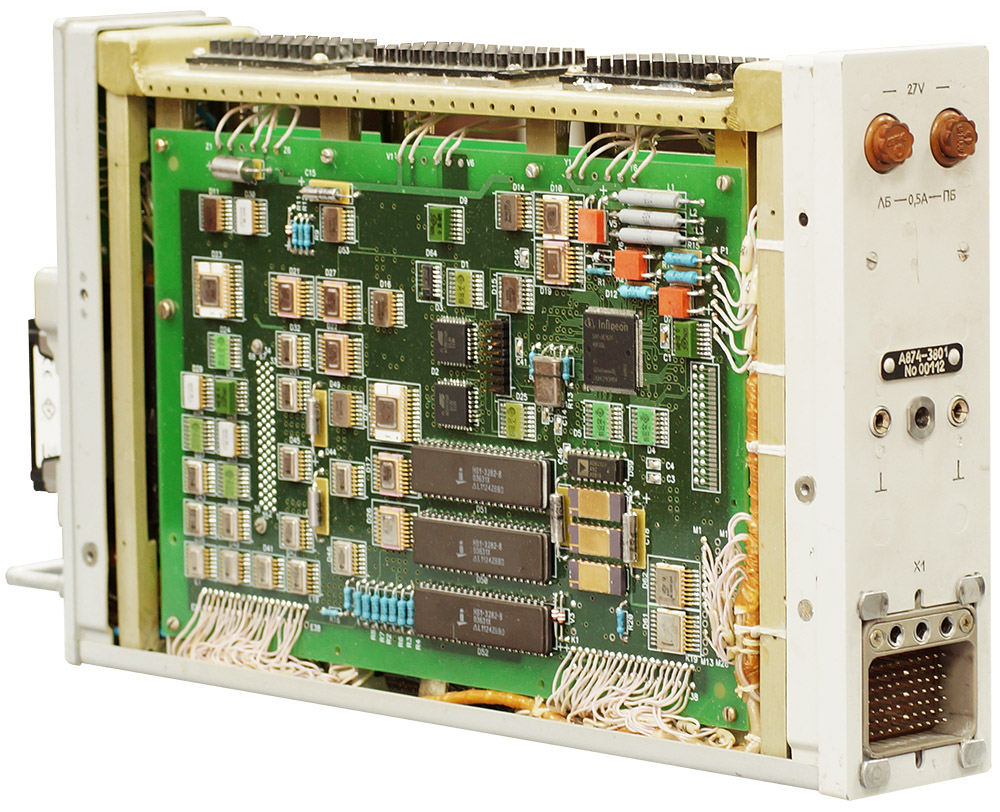

Особенности РПП

Регистратор прочностных параметров имеет следующие особенности:
  • Прием по кодовым линиям служебной и параметрической информации (дата, время, высота, скорость, этап полета и т.д.), необходимой для решения задач контроля превышения эксплуатационных ограничений
  • Регистрация информации о мгновенных значениях линейных ускорений на сменном носителе в виде стандартного кадра с частотой 1 Гц, содержащего служебную информацию и параметры, определяющие этап полета, и значения линейных ускорений (не менее 20 значений по каждому каналу)
  • Встроенный контроль блока в соответствии с ARINC 604

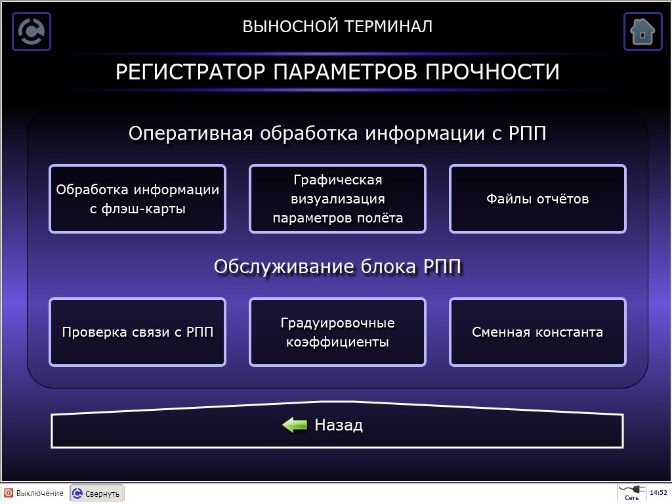

Программное обеспечение РПП

Для анализа данных, зарегистрированных в РПП, поставляется пакет прикладного программного обеспечения для ОС Microsoft Windows, состав которого описан ниже. Часть этого программного обеспечения входит в комплект поставки выносного терминала.
  • Чтение и обработка полученной информации
  • Формирование файлов паспорта, файла текстового сопровождения полета, файлов таблиц ситуаций в закодированном виде
  • Графическая визуализация параметров полета
  • Просмотр закодированных файлов паспорта, файла текстового сопровождения полета, файла таблицы ситуаций

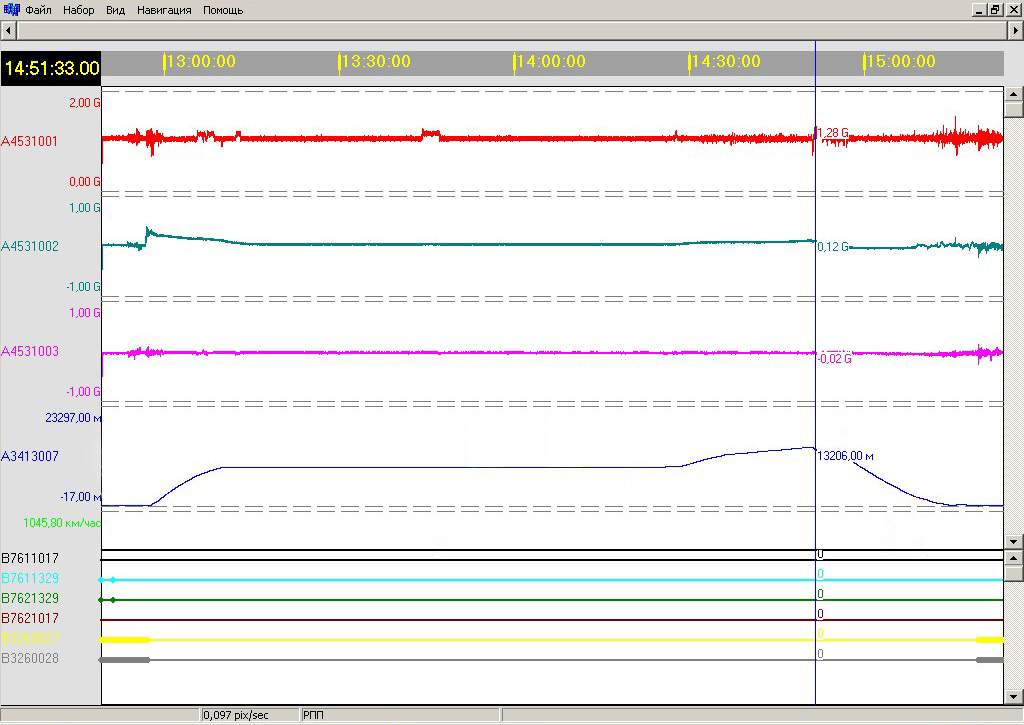

Графическая визуализация параметров полета

Программа графической визуализации параметров полета поставляется вместе с выносным терминалом и предназначена для анализа параметров, зарегистрированных регистратором прочностных параметров. Программа имеет следующие возможности:
  • Отображение в графическом виде нескольких выбранных параметров во времени (с возможностью изменения компоновки и масштабов)
  • Отображение физических значений параметров и текущего времени полета в любой момент времени
  • Отображение параметров всего полета или его выбранного участка с возможностью изменения масштаба времени
  • Вычисление максимальных, средних и минимальных значений параметров
  • Сохранение в файл набора перечня отображаемых параметров с целью его последующей загрузки и использования


Применение РПП

Блоки регистратора прочностных параметров Р-015 устанавливаются на самолетах Ан-148, Ан-158, Ан-178, Ан-70.



Основные технические характеристики

Наименование

Значение

Kоличество аналоговых каналов от датчиков линейных ускорений

10

Вид сигнала

0 ÷ 5 В

Частота измерения, не менее

400 Гц

Разрядность АЦП

10 бит

Погрешность преобразования в рабочем диапазоне, не более

0,5 %

Спад АЧХ в полосе задерживания, не менее

60 дБ/окт

Полоса пропускания

0 ÷ 5 Гц

Кодовые каналы обмена ARINC 429:


- прием

6

- выдача

3

Емкость сменного накопителя, не более

8 Гбайт

Потребляемая мощность по сети 27 В, не более

10 Вт

Масса блока, не более

2,5 кг

Габаритные размеры

0,5 К
