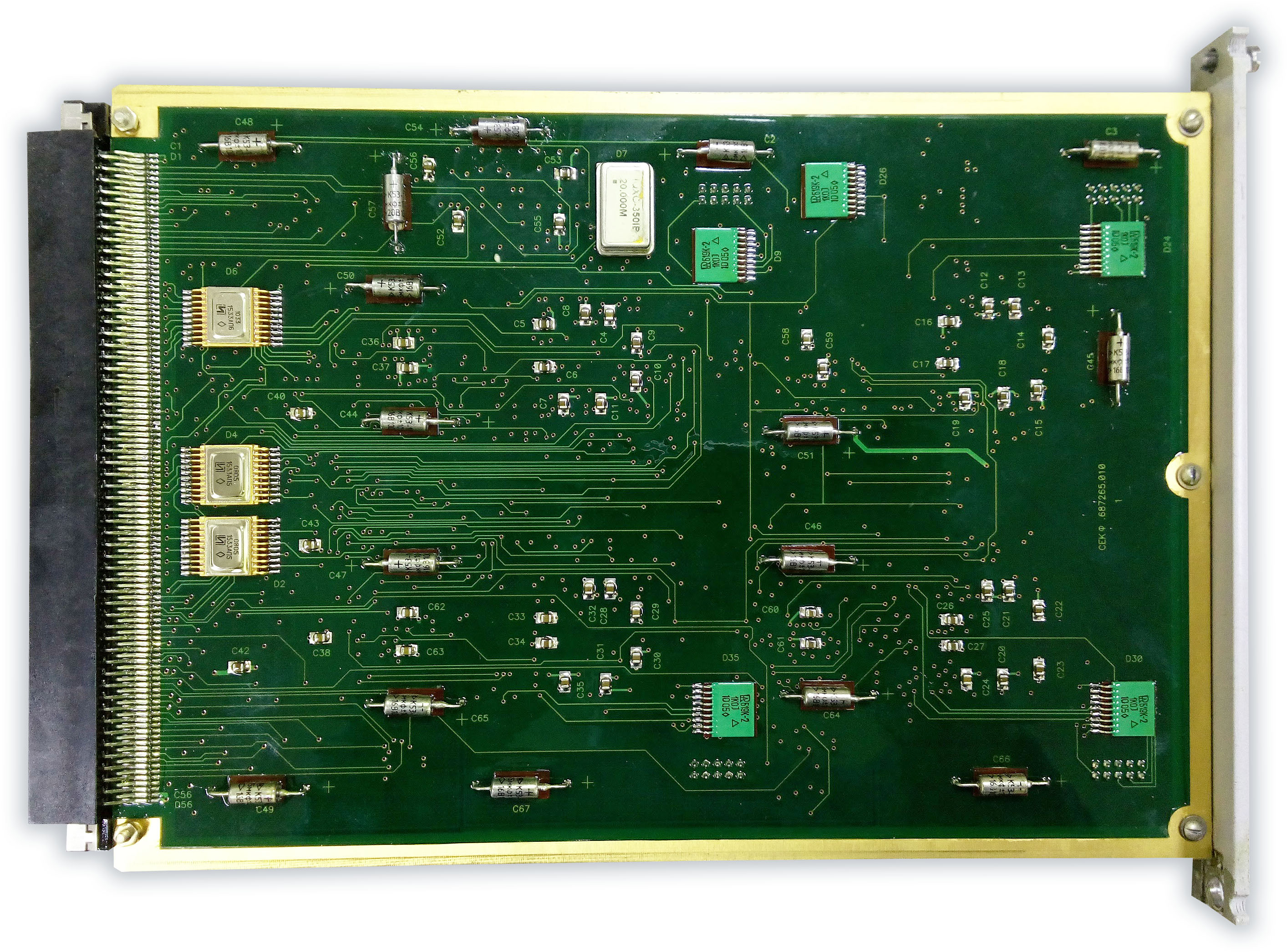

УЗЕЛ ОБМЕНА ДАННЫМИ ARINC-429

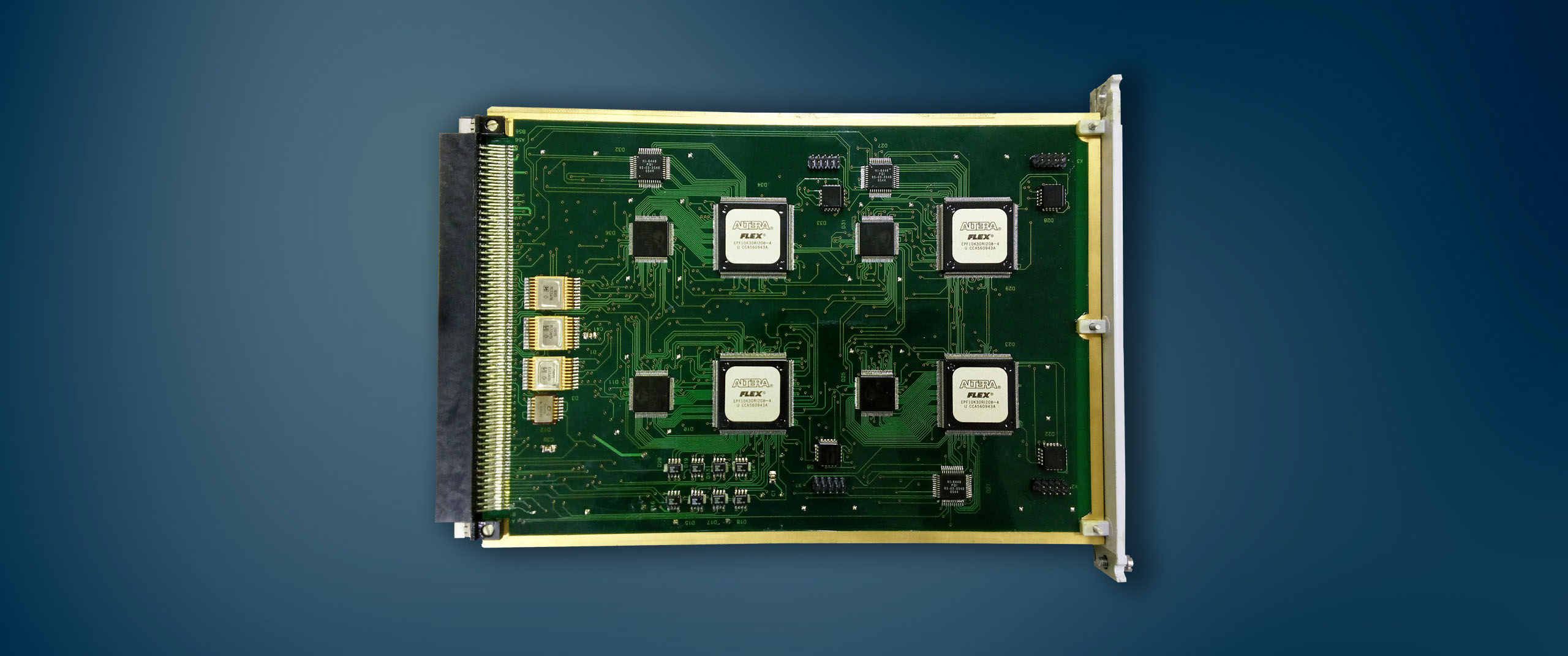

Узел обмена данными (УОД) по ГОСТ 18977-79 (ARINC-429) c 24 приемными каналами и 8 передающими каналами на шине ISA

Описание

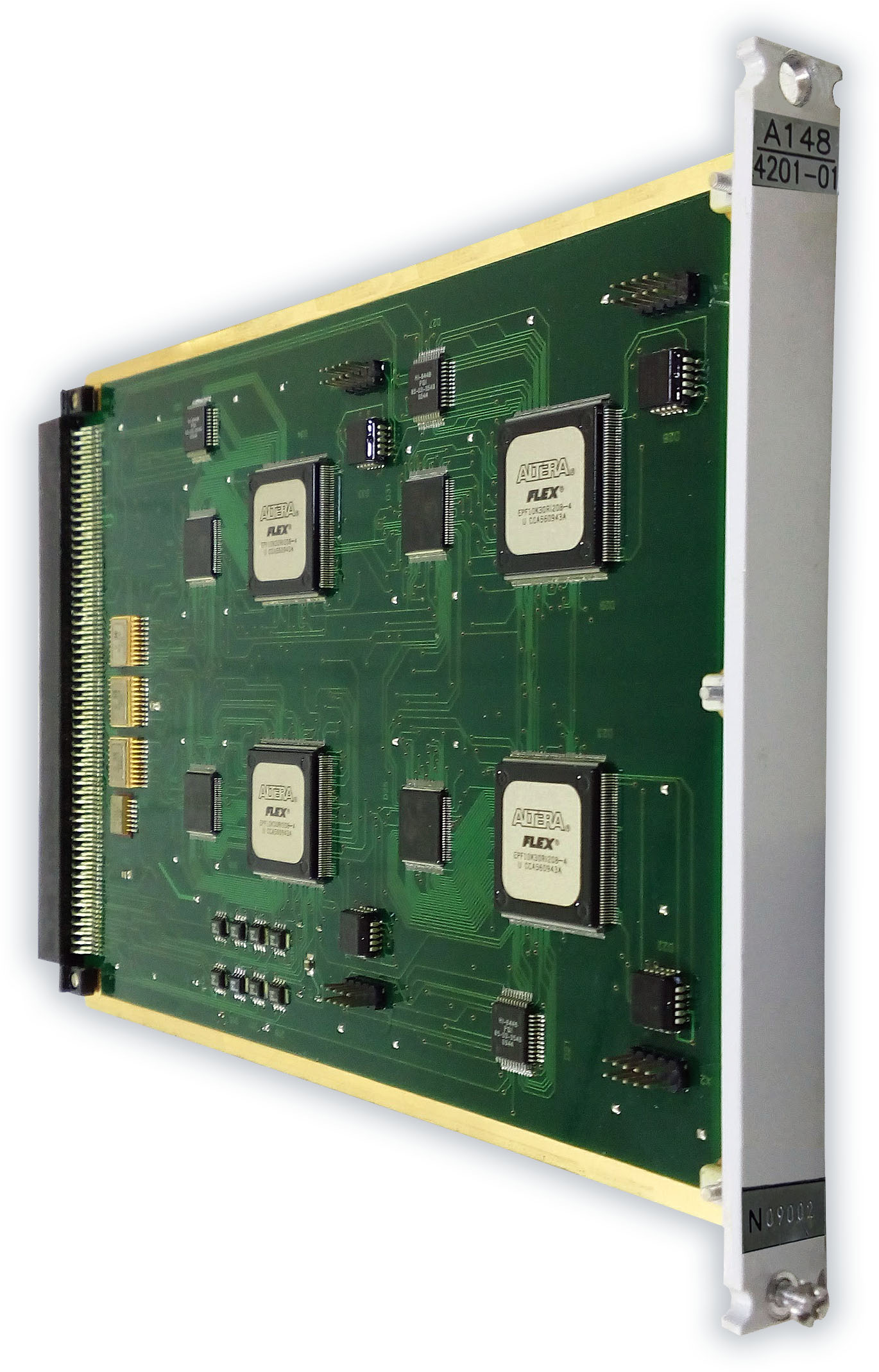

Узел обмена данными (УОД) по ГОСТ 18977-79 (ARINC-429) имеет 24 приемных канала и 8 передающих каналов. УОД выполнен как отдельный модуль, оснащенный креплениями для установки в различные блоки с шиной данных ISA. В один блок может быть установлено до 4 узлов. Конструкция УОД выполнена по ГОСТ Р 50756.7-2001 (конструкции базовые несущие радиоэлектронных средств). УОД работает в широком диапазоне температур от -60°C до +60°C, сертифицирован для применения в авиации и может поставляться с приемкой заказчика.


Особенности

Узел обмена данными ARINC-429 имеет ряд полезных особенностей:
  • 24 приемных канала ARINC-429
  • 8 передающих каналов ARINC-429
  • Конструктивно выполнен по ГОСТ Р 50756.7-2001 как отдельный модуль с креплениями для установки в различные блоки
  • Поддержка до 4 УОД в одном блоке
  • Драйверы для ОСРВ, для ОС Linux, в том числе и с исходниками
  • Работа в расширенном диапазоне температур и внешних воздействующих факторах
  • Сертификация для прменения в авиационной технике и возможность поставки с приемкой заказчика

Технические характеристики

Наименование

Значение

Тип каналов передачи

ARINC-429, ГОСТ 18977-79

Количество каналов


на прием

24

на выдачу

8

Поддерживаемые частоты работы по ARINC-429, кГц

12.5, 50, 100

Используемая шина данных

ISA 16 бит

Колчество узлов в одном блоке

до 4

Коннектор

Вилка СНП269-224ВП41-4
РЮМК.430420.006 ТУ

Конструкция

ГОСТ Р 50756.7-2001
(конструкции базовые несущие радиоэлектронных средств)

Габаритные размеры, мм


длина

263.6

ширина

193.3

Масса, гр

не более 400

Внешние воздействующие факторы

в соответствии с частью IV ОТТ ВВС-86 и ГОСТ РВ 20.39.304-98 в условиях группы исполнения 3.2.1.
