Имитатор корабельных источников электроэнергии ПТТС3-3-50-400 стенда Борт ЭЭС

Описание

Имитатор корабельных источников электроэнергии ПТТС3-3-50-400 функционирует в составе учебного стенда "Борт ЭЭС" и предназначен для преобразования электроэнергии от промышленной городской электросети (ГС) 380/220В 50 Гц в электроэнергию трех независимо друг от друга работающих каналов: турбогенератора (ТГ), дизель-генератора (ДГ) и обратного преобразователя (ОП), обеспечивающих кратковременную параллельную работу каналов между собой или любого (одного) канала с промышленной сетью, комплектно с аппаратурой, обеспечивающей ручную синхронизацию каналов при включении на параллельную работу.

Особенности имитатора

Контроль перегрузок

Автоматический контроль перегрузок по токам и напряжениям и контроль коротких замыканий

Пульт управления и ЖК-экран

Настрока всех режимов работы и оперативное отображение состояния с помощью встроенного пульта управления и ЖК-индикатора

Самоконтроль

Проверка работоспособности и выдача результатов самоконтроля

Состав и функции узлов имитатора

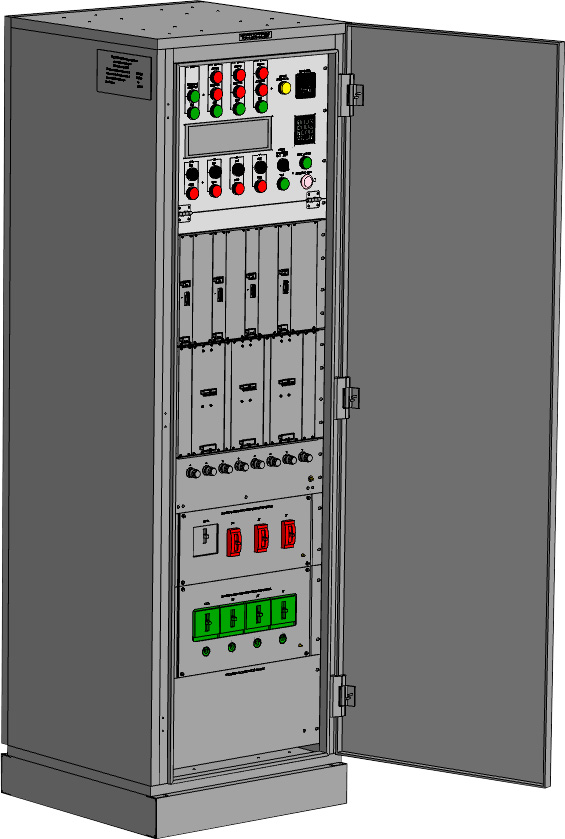

В состав имитатора корабельных источников электроэнергии входят следующие узлы:
  • Органы управления местного поста управления (МПУ), задающие режимы работы имитатора и обеспечивающие индикацию
  • Органы управления поста дистанционного управления (ПДУ), обеспечивающие дистанционное включение и выключение каналов ОП, ТГ и ДГ

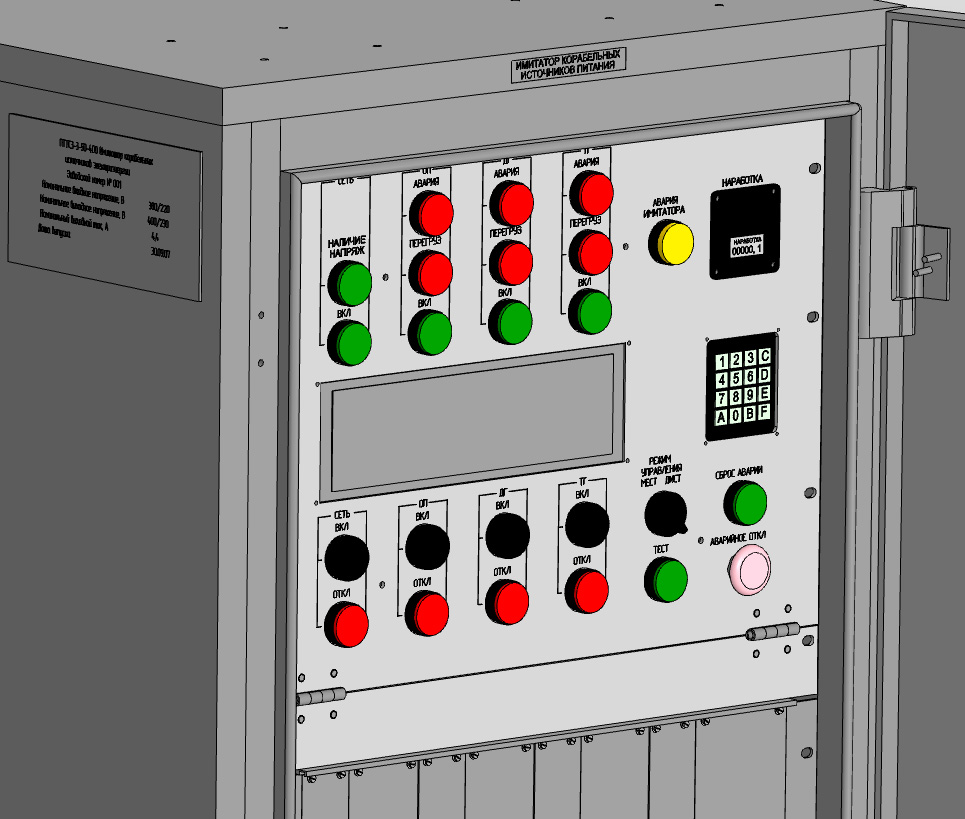

  • Узел управления индикацией (УУИ) А11, построенный на базе микроконтроллера Infineon 80C166, выполняет следующие функции:
    • Прием информации от узлов управления о текущих параметрах каждого канала по интерфейсу RS-485
    • Расчет текущих параметров промышленной ГС
    • Индикация параметров на жидко-кристаллическом индикаторе (ЖКИ)
    • Диалоговый режим с оператором имитатора
  • Узлы преобразования напряжения (УПН) А1-А3, установленные в каждом канале иммитатора, выполняют следующие функции:
    • Прием управляющих импульсов от узла управления
    • Преобразование переменного напряжения 380/220 В, 50 Гц в переменное напряжение с изменяемой величиной и изменяемой частотой
    • Выдача преобразованного напряжения на первичные обмотки развязывающего трансформатора
  • Узлы управления (УУ) А8-А10, установленные в каждом узле иммитатора построены на базе микроконтроллера STMicroelectronics ST10F269 и выполняют следующие функции:
    • Формирование и распределение импульсов управления для УПН канала
    • Регулирование амплитуды и частоты выходного напряжения канала по командам от щита управления ОП, ТГ и ДГ
    • Защита канала в аварийных режимах и при перегрузках
    • Прием управляющих сигналов для канала от МПУ и ПДУ
    • Индикация состояния канала панели МПУ и ПДУ
    • Выдача в УУИ текущих параметров канала преобразования электроэнергии (U,F и I) для индикации на панели управления и индикации

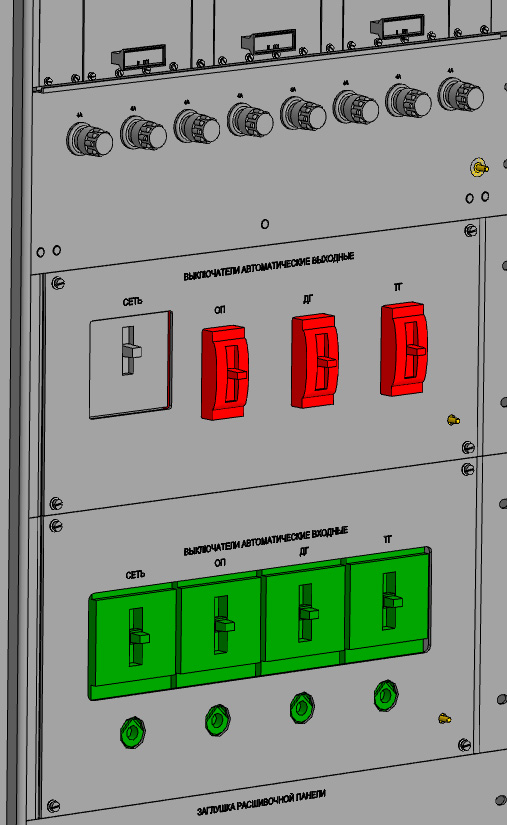

  • Входные автоматические выключатели (АВ) QF1-QF3 типа АЕ 2046-32Р-00У3 с независимым расцепителем для каждого канала ОП, ТГ и ДГ соответственно и QF4 для промышленной ГС
  • Выходные автоматические выключатели QF5-QF7 типа АК50Б-13М-ГОМ3 для каждого канала ОП, ТГ и ДГ соответственно
  • Клеммные панели Х2 – Х4 и Х11 выходных напряжений имитатора
  • Клеммная панель Х1 для подключения имитатора к ГС 380/220 В, 50 Гц
  • Разъемы Х12 – Х14 для регулирования напряжения и частоты со щитов управления ОП, ТГ и ДГ
  • Развязывающие трансформаторы (ТР) Т5-Т7
  • Платы измерения (ПИ) токов и напряжения А4-А7 для измерения выходных токов и напряжения, поставляемых потребителю
  • Плата согласования (ПС) – согласование и коммутация электрических связей с органами управления МПУ и ПДУ

Применение имитатора

Имитатор корабельных источников электроэнергии ПТТС3-3-50-400 применяется в учебных целях и используется в составе учебно-действующего стенда «Борт ЭЭС».

Основные технические характеристики

Имитатор корабельных источников электроэнергии ПТТС3-3-50-400

Количество выходных каналов

3

Номинальное выходное напряжение на канал, В

400

Номинальная частота на выходе, Гц

50

Пределы регулирования выходного напряжения и частоты, % от номинальных значений

±5

Активная (полная) мощность на канал, кВт (кВА)

3 (4)

Номинальный ток фазы на канал, А

4,4

Коэффициент искажения синусоидальности кривой выходного напряжения на холостом ходу и при линейной нагрузке до 1,1 Iном, %, не более

5

Несимметрия выходного напряжения каналов имитатора по фазам при несимметрии по току нагрузки 25 %, %, не более

1

Электропитание имитатора:

переменное напряжение 50 Гц, В

380/220

ток не более, А

15
