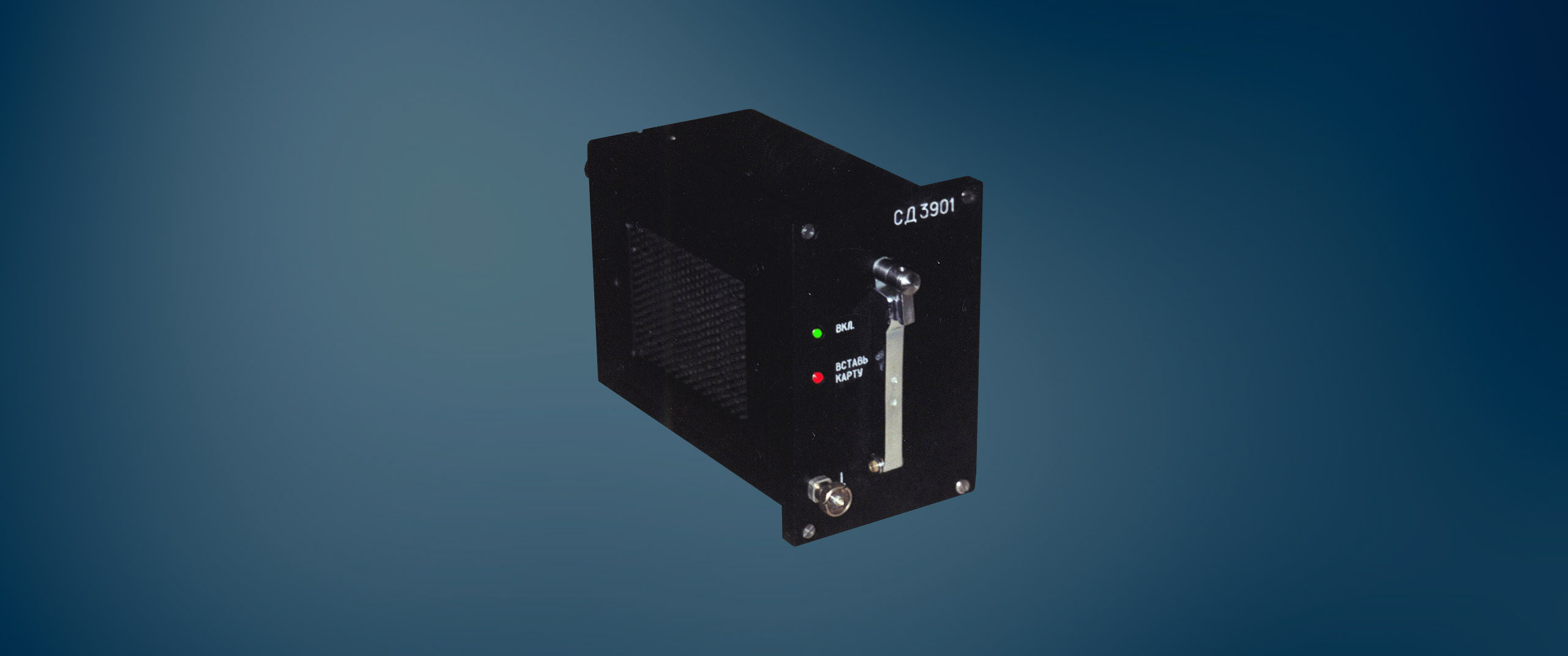

ЭКСПЛУАТАЦИОННЫЙ РЕГИСТРАТОР
Описание
Эксплуатационный регистратор (ЭР) предназначен для приема параметров по интерфейсу ARINC-429, записи их на встроенный носитель и последующего воспроизведения при необходимости. В качестве носителя информации используются сменные флэш-карты, выполненные в формате PC-Card (PCMCIA).
Назначение ЭР
- Штатный бортовой эксплуатационный регистратор полетной информации (QAR)
- Накопитель полетной информации для проведения летных испытаний
- Штатный регистратор прочностных характеристик
- Регистратор информационных массивов радиоэлектронных комплексов
Основные функции ЭР
Прием параметрической информации от бортовых систем
Формирование массива информации для регистрации
Регистрация информации на сменный накопитель
Оперативный поиск и выдача зарегистрированной информации
Обработка зарегистрированной информации на ПЭВМ или NOTEBOOK
Проверка работоспособности и выдача результатов самоконтроля
Состав ЭР
В состав эксплуатационного регистратора, имеющего встроенный источник питания, входит 3 узла:
- Узел обмена, имеющий модификации в зависимости от применяемого интерфейса для сопряжения с внешними устройствами (параллельный интерфейс типа ISA или Q-BUS, последовательный интерфейс типа ARINC-429 или RS-232/422/485)
- Узел управления
- Узел накопителя с приемным слотом, в который устанавливается сменная флэш-карта
Применение ЭР
Эксплуатационный регистратор применяется в следующих системах:
- В составе бортовой автоматизированной системы контроля (БАСК) самолета Ан-225 («МРИЯ»)
- В составе бортовой информационной системы (БИС) самолета Ан-70
- В составе бортового радиоэлектронного комплекса для регистрации информационных массивов
Основные технические характеристики
|
Наименование |
Значение |
|
Скорость записи информации |
до 2 Мбайт/сек |
|
Скорость чтения информации |
до 1 Мбайт/сек |
|
Объем регистрируемой информации |
до 1 Гбайта |
|
Количество перезаписей на одну флэш-карту |
до 100 000 раз |
|
Напряжение питания |
27 В |
|
Потребляемая мощность, не более |
7 Вт |
|
Масса регистратора, не более |
1,5 кг |
|
Условия эксплуатации: |
|
|
температура окружающей среды (рабочая) |
– 60 до + 55°С |
|
механические воздействия |
до 5 g |
