СИСТЕМА НАЗЕМНОЙ ОБРАБОТКИ ИНФОРМАЦИИ

Система наземной обработки информации полета самолета (СНОИ)

Описание


Система назменой обработки информации (СНОИ) это программное обеспечение, предназначенное для анализа и графической визуализации параметров полета, определяемых бортовыми радиоэлектронными системами самолета и зарегистрированных эксплуатационным регистратором (ЭР), авиационным вычислителем технического обслуживания (АВТО) или регистратором прочностных параметров (РПП).


Преимущества СНОИ

Удобный графический Windows-интерфейс

Высокое быстродействие и стабильность работы

Поддержка различных форматов исходных данных


Возможности СНОИ

Система наземной обработки информации имеет следующие основные возможности:


Режимы работы СНОИ

Основные режимы работы системы наземной обработки информации представлены ниже:

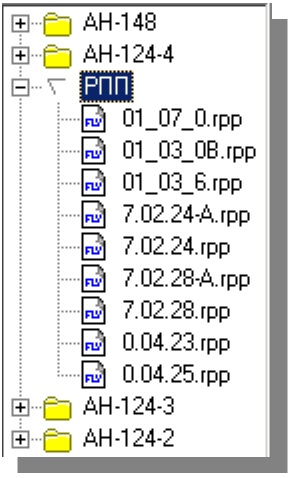

Режим выбора типа самолета и типа устройства

Данный режим предназначен для выбора типа самолета: Ан-148, Ан-158, Ан-178, Ан-70, в которых информация сохраняется в ЭР авиационного вычислителя технического обслуживания (АВТО), самолетов Ан-124 различных модификаций, в которых информация сохраняется в отдельный блок электронного регистратора, а также с регистратора параметров прочности (РПП), установленного на всех этих самолетах.

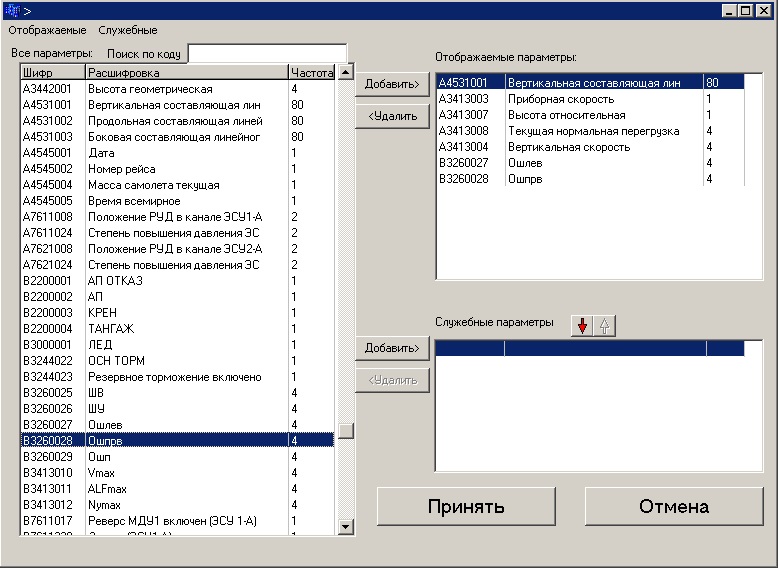

Режим выбора параметров

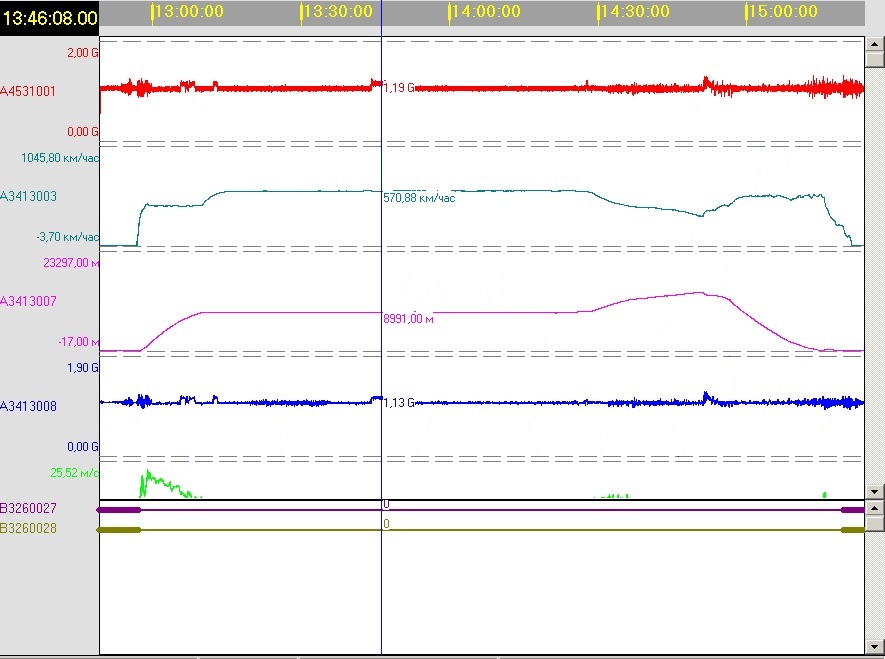

В этом режиме производится выбор набора параметров, которые необходимо отобразить одновременно для последующего анализа. При этом на экране будут в виде графиков отображены значения выбранных параметров в течении заданного полета. Графики будут отображены друг под другом. Для удобства возможно отображение двух и более графиков различных параметров с наложением на друг на друга. Для компактности, бинарные параметры на графиках отображаются в виде толстых (значение 1) или тонких (значение 0) линий.

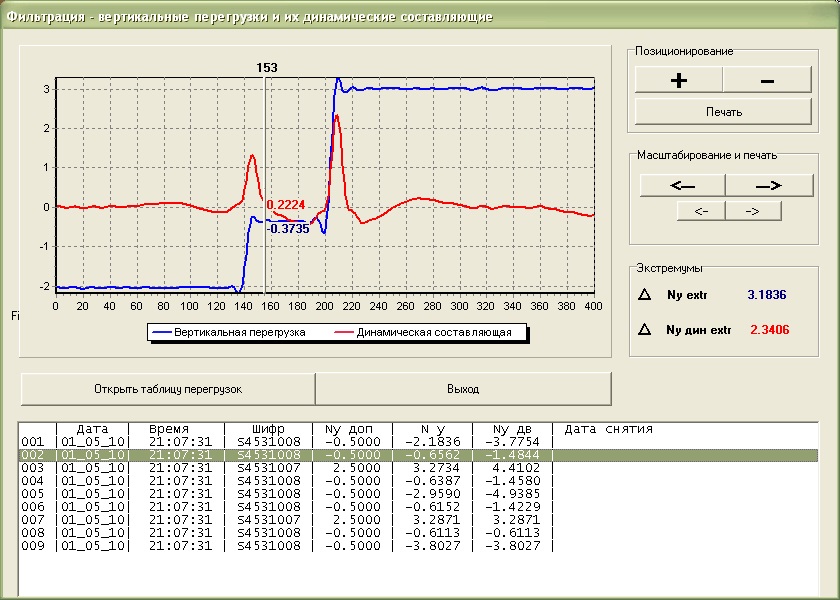

Режим графической визуализации вертикальных перегрузок

Графическая визуализация вертикальных перегрузок и их динамических составляющих в зоне возникновения ситуации позволяет получить графики вертикальных перегрузок и их динамических составляющих в зоне ±2 секунды от кадра, где обнаружена ситуация воздушных режимов полета.

Остальные режимы

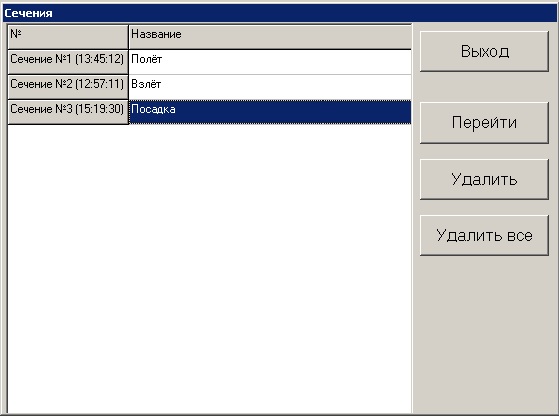

Остальные режимы работы СНОИ связаны с возможностью масштабирования и перемещения графиков, автоматическим выравниванием, отображением среднего и других значений, сохранением в различных форматах, измерениями, настройками цветовой схемы графиков, задания масштаба в частотах, созданием временных сечений графиков, менеджером работы с сечениями, и др.


Применение СНОИ

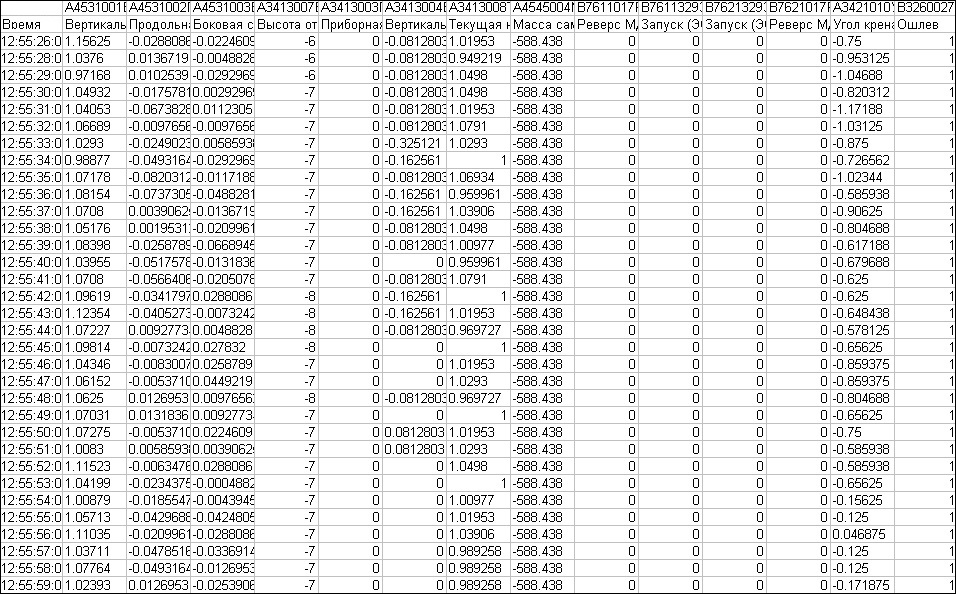

Система наземной обработки информации применяется для анализа, фильтрации, визуализации и конвертации в различные форматы полетных данных, поступающих от систем самолета. Программа применяется для самолетов Ан-148, Ан-158, Ан-178, Ан-70, Ан-124, но может быть легко адаптирована для применения с другими воздушными суднами. Облегченная версия программы СНОИ для обработки полетных данных от регистратора прочностных параметров (РПП) входит в комплект программного обеспечения выносного терминала (ВТ).
