БЛОК УПРАВЛЕНИЯ
ДЛЯ ТРАНСПОРТНО-ПУСКОВОГО КОНТЕЙНЕРА

Имитатор корабельных источников электроэнергии ПТТС3-3-50-400 стенда Борт ЭЭС

Описание

Блок управления транспортного-пускового контейнера (БУ ТПК) предназначен для формирования сигналов управления исполнительными механизмами ТПК по командам, получаемым от внешней системы управления по мультиплексному каналу связи (MIL-STD-1558 и ГОСТ Р 52070-2003), контроля состояния исполнительных механизмов ТПК с выдачей информации в систему управления, а также трансляции мультиплексного канала на изделие и передачу электропитания в ТПК.

Особенности БУ ТПК

Герметичное исполнение

БУ ТПК работает в жестких условиях при длительном воздействия соленой морской воды и при высоком гидростатическом давлении

Время готовности

Время готовности к работе не более 0,1 сек после подачи питания

Контроль состояния

Контроль состояния исполнительных механизмов ТПК и самоконтроль с выдачей результатов в систему управления

Основные технические характеристики БУ ТПК

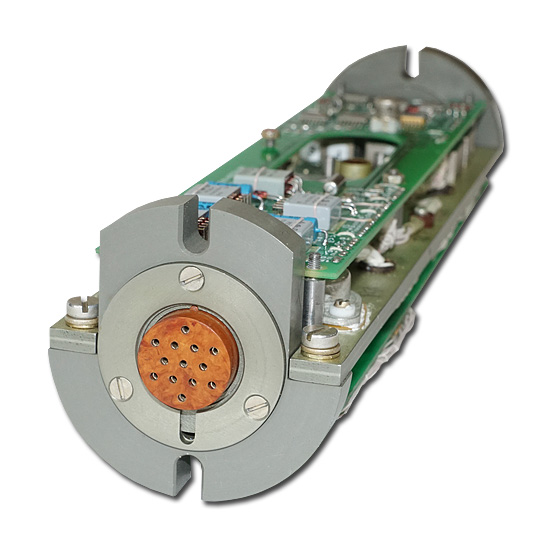

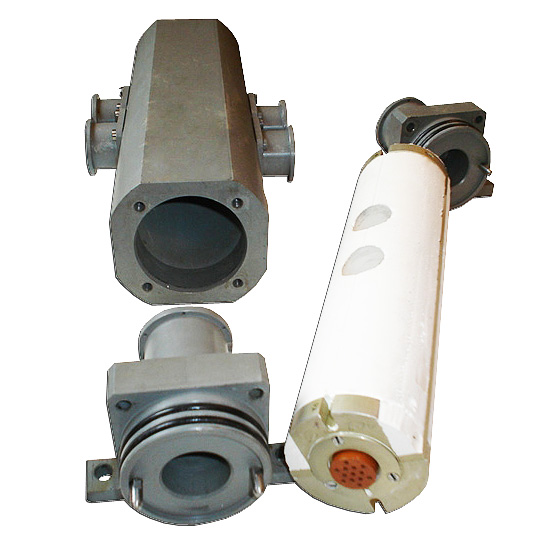

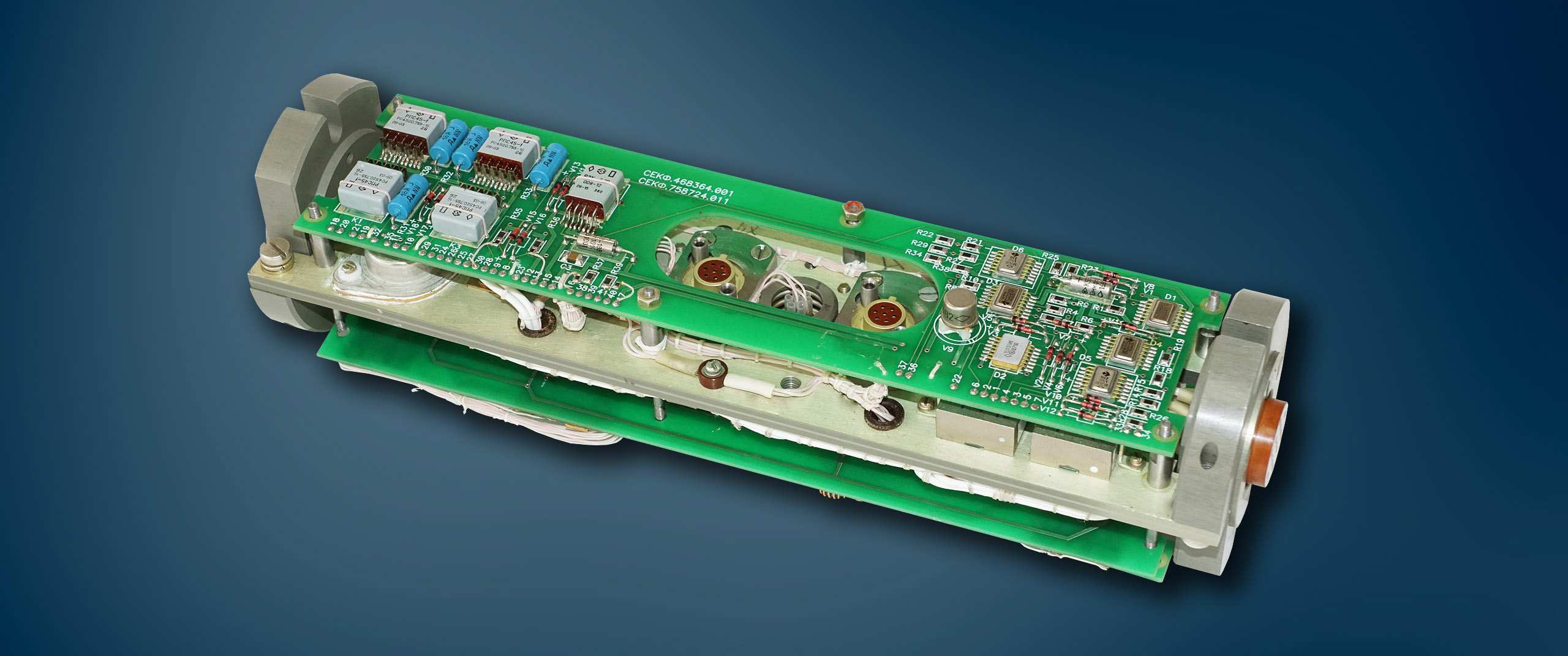

  • Конструктивно выполнен в виде герметичного цилиндрического корпуса из титанового сплава, внутри которого находятся смонтированные на шасси 3 двухслойные печатные платы
  • Связь БУ ТПК с исполнительными механизмами осуществляется с помощью шести герметечных электроразрывных соединителей
  • Обмен информацией с системой управления и исполнительными механизмами осущетсвляется по мультиплексному каналу информационного обмена с резервированием по ГОСТ Р 52070-2003 (MIL-STD-1558)
  • Блок предназначен для работы во всеклиматических условиях, в том числе в условиях соленой морской воды
  • Длительное воздействие гидростатического давления - 180 кг/см²
  • Время готовности к работе после подачи питания - 0,1 сек
  • Напряжение электропитания - 27 В постоянного тока
  • Ток потребления - не более 0,5 А

Применение БУ ТПК

БУ ТПК применяется в различных морских траспортно-пусковых контейнерах.
Основные технические характеристики

Блок управления для траспортно-пускового контейнера

Обмен информацией

ГОСТ Р 52070-2003, MIL-STD-1558

Длительное воздействие гидростатического давления, кг/см²

180

Электропитание постоянного тока, В

27 ± 1

Ток потребления, А

0,5

Время готовности к работе с момента включения электропитания, сек

0,1

Постоянное напряжение, передаваемое БУ на ТПК, В

не менее 24,5

Ресурс розетки перехода кабельного (сочленений-расчленений с вилкой ВО)

150

Срок службы блока управления, лет

13

Механические факторы:

Диапазон частот синусоидальной вибрации, Гц

1 - 35

Амплитуда ускорения, м/с²

15

Пиковое ударное ускорение, м/с²

147 (15g)

Температура хранения, °C

от -40 до +50

Рабочая температура окружающей среды (морская вода), °C

от -2 до +35

Соленость морской воды, %

35
