ВЫНОСНОЙ ТЕРМИНАЛ

Выносной терминал ВТ бортовой системы технического обслуживания БСТО для самолетов Ан-148, Ан-158, Ан-178, Ан-70

Описание

Выносной терминал (ВТ) представляет собой защищенный переносной персональный компьютер с набором специализированных портов и длительным временем автономной работы. ВТ предназначен для выполнения технического обслуживания систем самолета, ввода/вывода и отображения информации из авиационного вычислителя технического обслуживания (АВТО), из регистратора параметров прочности (РПП) и других систем самолета, считывания и анализа данных, сохраненных в полете.


Преимущества ВТ

Защищенное исполнение (влага и температура)

4 точки подключения терминала к борту самолета

Встроенный блок питания для возможности запитки от борта самолета

Единый интерфес пользователя


Состав ВТ

Выносной терминал состоит из следующих компонентов:
  • Промышленная портативная персональная электронная вычислительная машина
  • Встроенный блок питания 27В для работы на борту самолета
  • Блок питания от сети переменного тока 100-240 В для работы вне самолета
  • Кабель для обмена данными с АВТО и зарядки встроенного аккумулятора на борту самолета


Возможности ВТ

Выносной терминал в базовой версии имеет следующие возможности:
  • Считывание информации из эксплуатационного регистратора (ЭР) АВТО, необходимой для обслуживания самолета и его систем
  • Считывание, отображение и запись на внешние носители информации энергонезависимого запоминающего устройства (ЭЗУ) АВТО об отказах в полетах бортовых систем
  • Выполнение функций многофункционального пульта управления (МФПУ) ВСС по вводу/выводу и отображению информации
  • Единый интерфейс программ ВТ и защита от несанкционированного доступа к операционной системе
  • Возможность использования ВТ для обслуживания других бортовых системам, путем установки дополнительного ПО
  • Восстановление работоспособности ВТ в случае программного сбоя
  • Считывание и визуализация информации из ЭР РПП
  • Считывание и запись коэффициентов полиномов РПП


Программное обеспечение ВТ

Программное обеспечение выносного терминала может работать в режиме полного доступа к функциям операционной системы и в режиме ограниченного доступа, при котором технический персонал имеет доступ только к пакету приложений, поставляемому вместе с ВТ. Программное обеспечение ВТ имеет следующие особенности:
  • Единый графический интерфейс пользователя
  • Безопасность данных и ограничение доступа к функциям операционной системы
  • Система аварийного восстановления работоспособности терминала в случае программного сбоя
  • Включает приложение, которое предоставляет возможность иметь дополнительный многофункциональный пульт управления (МФПУ)
  • Приложения для чтения и вывода информации об отказах систем, сохраненных в ЭЗУ АВТО
  • Приложения для обслуживания и анализа данных РПП
  • Приложения для обслуживания и анализа данных АВТО (сохранение и визуализация параметров и отказов)


Особенности ВТ

Аппаратные особенности выносного терминала состоят в защитном исполнении, при котором терминал может работать при температурах окружающей среды от -20°С до +60°С и в условиях повышенной влажности, а также в большом количестве каналов сопряжения. Ниже приводятся основные аппаратные особенности ВТ:
  • Не содержит вентиляторов для внутреннего охлаждения, что позволило реализовать повышенную защиту от пыли и влаги
  • 2 порта RS-422/485 (один из них - металлический байонетный разъем повышенной прочности ОНЦ) и 2 порта RS-232 (DB-9)
  • 2 порта USB
  • Порт PCMCIA (PC CARD)
  • Порт LAN (100 Мбит)
  • Порт LPT
  • Подсветка клавиш


Применение ВТ

Выносной терминал поставляется на самолеты:


Основные технические характеристики

Процессор

Центральный процессор

Intel® Core 2 Duo P8400

Частота процессора

2.26 ГГц

Количество ядер процессора

2

Количество потоков процессора

2

Кэш-память второго уровня

3 Мб

Частота системной шины

1066 МГц

Микросхема BIOS

Заменяемая

Чипсет

Intel GM45 Express

Графический контроллер

Intel GMA 4500MHD, встроенный в чипсет

Примечание

Система охлаждения не содержит вентиляторов

Экран

Размер экрана

15”

Разрешение экрана

1024x768

Соотношение сторон экрана

4:3

Тип матрицы экрана

TFT IPS

Покрытие экрана

Защитное стекло с антибликовым покрытием

Сенсорный экран

нет

Камера

нет

Память

Объем оперативной памяти

4 Гб

Тип памяти

DDR3 SO-DIMM 204-pin

Частота памяти

1066 МГц

Количество слотов памяти

2

Устройства хранения данных

Объем жесткого диска

120-500 Гб

Тип жесткого диска

HDD или SSD

Система подогрева жесткого диска

нет

Оптический привод

нет

Звук

Звуковой контроллер

ALC 262

Кодек HD

есть

Встроенные стереодинамики

1 Вт

Регулировка громкости с помощью клавиш

есть

Устройства ввода

Клавиатура

есть

Сенсорная панель для позиционирования курсора

есть

Количество клавиш клавиатуры

89

Защита клавиатуры от пыли

есть

Защита клавиатуры от влаги

есть

Подсветка клавиш клавиатуры

есть

Количество клавиш сенсорная панели для позиционирования курсора

2

Защита сенсорной панели от влаги

есть

Функционирование сенсорной панели при полном заливании водой

есть

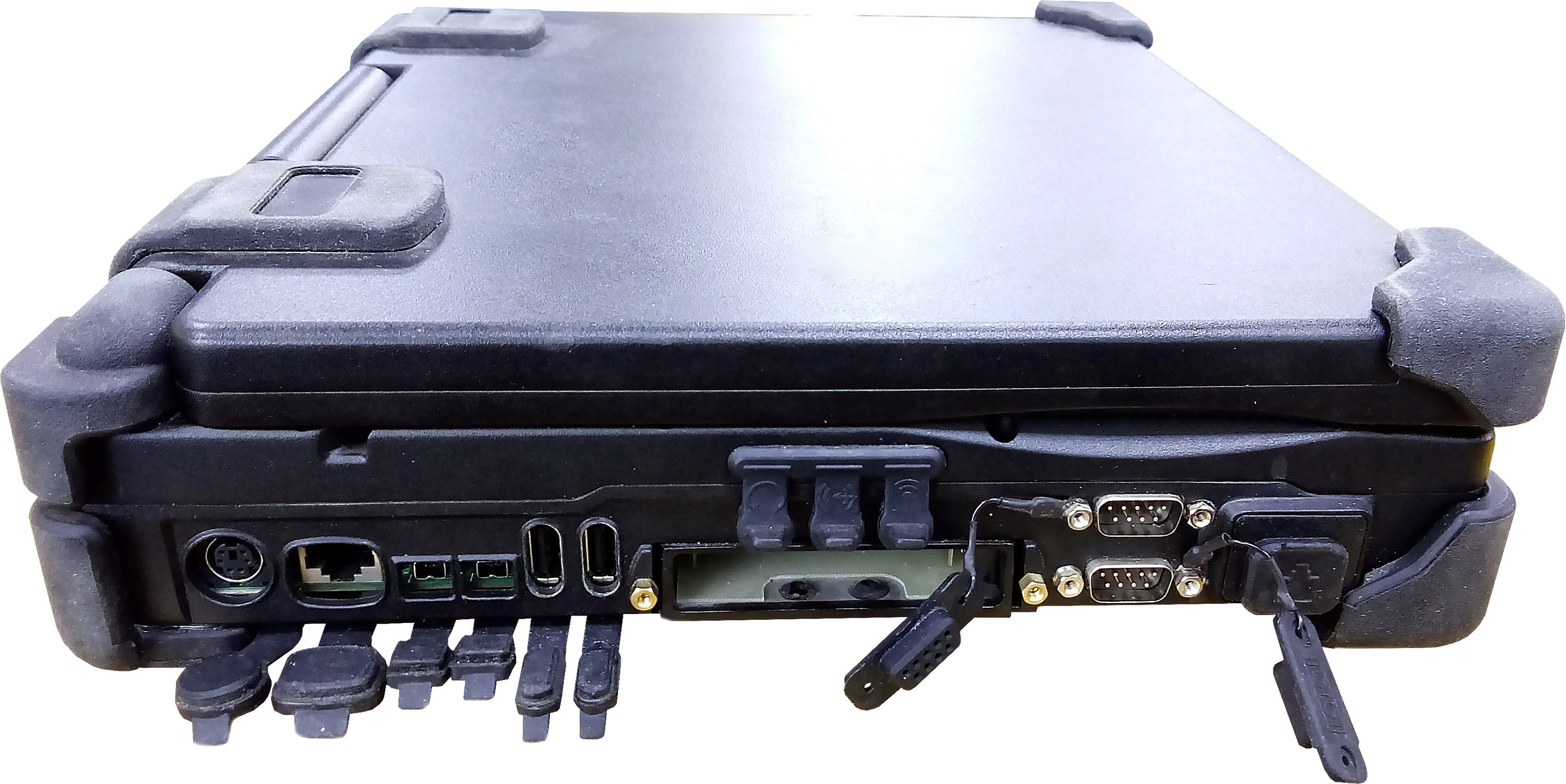

Порты ввода-вывода

DC-in ("военный" металлический байонетный разъем), подключение ноутбука к сети внешнего электропитания

1

VGA (DB-15), выход на внешний монитор

1

DVI-D (DB-29), выход на внешний монитор

1

USB 2.0 (USB-A)

3

FireWire (IEEE 1394a)

1

PS/2, подключение клавиатуры или манипулятора "мышь"

1

Mic-in (Jack/TRS-3.5), подключение внешнего микрофона

1

Line-in (Jack/TRS-3.5), подключение к внешнему источнику аудиосигнала

1

Audio-out (Jack/TRS-3.5), наушники или внешние динамики

1

LAN 10/100/1000 (RJ-45), подключение к локальной сети или сети Интернет

1

COM (DB-9), RS-232 и RS-422

3-4

Dock-port, для подключения док-станции

1

LPT (DB-25), параллельный порт

1

"Военный" металлические байонетный разъем ОНЦ-БМ2-10/10-В1-1В для интерфейса RS-232

1

PCMCIA типа II

1

ExpressCard 34/54

1

Порты RS-485 с гальванической развязкой

нет

DC-in ("военный" металлический байонетный разъем) встроенного DC/DC блока питания, подключение ноутбука к бортовой сети постоянного тока

1

Питание

Встроенный DC/DC блок питания (вход 18-75В, выход 15В, 5А)

есть

Внешний блок питания от сети переменного тока (вход 100-240 В, 50/60 Гц, выход 19 В, 4,8А)

есть

Максимальная потребляемая мощность

90 Вт

Заменяемая аккумуляторная батарея Li-Ion 10.8 В

8700 мАч

Время автономной работы

До 4 часов

Ресурс аккумуляторной батареи

500 циклов заряд/разряд

Материалы

Материал корпуса выносного терминала

Магниевый сплав AZ91D

Материал корпуса блока питания

Пластик

Габариты и масса

Габариты с угловыми резиновыми амортизаторами

352 (ширина) х 294 (глубина без ручки) х 79 (высота) мм

Габариты без угловых резиновых амортизаторов

340 (ширина) х 288 (глубина) х 64 (высота) мм

Масса

5.16 кг
